Descrizione

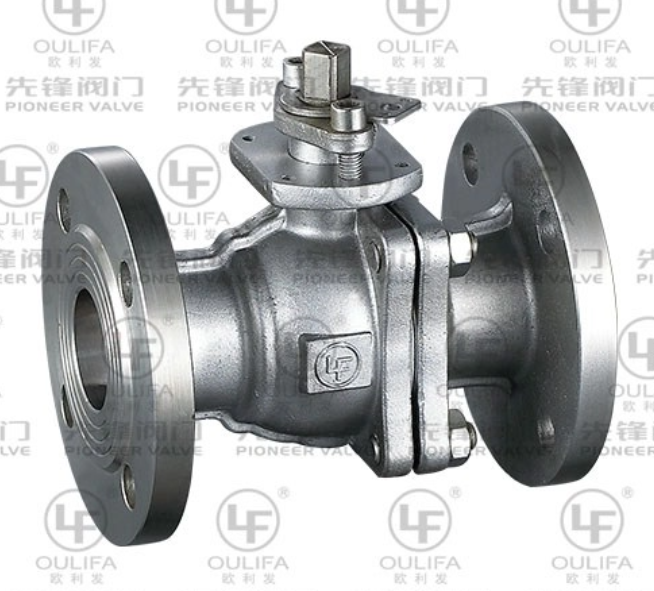

La valvola a sfera flangiata (modello Q41F-16P) è una valvola versatile per uso generale progettata per un controllo affidabile dei fluidi in ambienti industriali esigenti. Progettata con una connessione terminale flangiata, questa valvola fornisce una tenuta robusta e a prova di perdite adatta per applicazioni ad alta pressione e alta temperatura. Con una gamma di diametri nominali di NPS 1/2"-NPS12" (DN15-DN300) e pressioni nominali da 1,6 MPa a 10,0 MPa, è la scelta preferita per le industrie petrolifere e del gas, chimiche e di processo in tutto il mondo.
Tipo di prodotto | Valvola a sfera flangiata |
Modello | Q41F-16P |
Diametro nominale | 1/2" pollici~12" pollici (DN15~DN300) |
Pressione di esercizio | 1,6 MPa – 10,0 MPa |
Materiale del corpo | WCB, CF8, CF8M, CF3M ecc |
Materiale di rifinitura | 304, 316, 316L |
Materiale della guarnizione della sede | PTFE, PPL, RTFE, PEEK ecc. |
Estremità di collegamento | Flangia |
Norma di progettazione | GB/T12237 |
Faccia a faccia | GB/T12221 |
Termina connessione | GB/T9113 |
Ispezione e prova | GB/T26480 |
Dispositivo di funzionamento | Maniglia, ingranaggio a vite senza fine, segnale, attuatore pneumatico ed elettrico |
Caratteristica del design特点 | 1) Opzionale con piattaforma di montaggio diretto 2) Dispositivo antistatico opzionale 3) Regolazione opzionale della porta V 4) Progettare come requisito del cliente |
La valvola a sfera flangiata Q41F-16P presenta un design a sfera flottante che garantisce una tenuta ermetica in condizioni di pressione variabili. Funziona ruotando di 90 gradi una sfera sferica con passaggio centrale per aprire o chiudere la valvola. La connessione flangiata fornisce una tenuta forte e permanente in grado di resistere a pressioni e vibrazioni elevate, rendendola ideale per sistemi di processo critici. La valvola può essere installata sia su tubazioni orizzontali che verticali, offrendo flessibilità nella progettazione del sistema.
Piattaforma di montaggio diretto: il supporto di montaggio standard opzionale consente una facile integrazione con attuatori pneumatici ed elettrici per il funzionamento automatizzato.
Dispositivo antistatico: la funzione antistatica opzionale dissipa le cariche elettrostatiche, garantendo la manipolazione sicura di mezzi infiammabili ed esplosivi.
Regolazione della porta a V: il design opzionale della sfera con porta a V fornisce un controllo preciso del flusso per le applicazioni di strozzamento, offrendo un"ampia gamma di coefficienti di flusso.
Design personalizzabile: offriamo soluzioni ingegneristiche personalizzate per soddisfare requisiti di progetto specifici, inclusi materiali speciali, valori di pressione e connessioni terminali.
Funzionamento con ingranaggio a vite senza fine: per le valvole di diametro maggiore, il funzionamento con ingranaggio a vite senza fine riduce la coppia operativa, rendendo il funzionamento manuale più semplice e sicuro.
La valvola a sfera flangiata per petrolio e gas è ampiamente utilizzata in:
Esplorazione e produzione di petrolio e gas
Raffinazione e lavorazioni petrolchimiche
Industrie chimiche quotidiane e di chimica fine
Biochimica e biotecnologia
Produzione farmaceutica
Costruzione navale e ingegneria navale
Trattamento delle acque e protezione dell"ambiente
Edilizia urbana e infrastrutture
Pioneer Valve è un fornitore leader di valvole industriali ad acquirenti industriali e integratori di sistemi a livello globale. La nostra valvola a sfera flangiata per uso generale è prodotta secondo i più alti standard di qualità utilizzando materiali di prima qualità e tecniche di produzione avanzate. Ogni valvola viene sottoposta a test approfonditi per garantire la conformità alle specifiche internazionali e prestazioni affidabili in condizioni operative difficili. Offriamo prezzi competitivi, tempi di consegna rapidi e supporto tecnico dedicato per aiutarti a trovare la soluzione di valvole giusta per la tua applicazione.
Le valvole a sfera flottante sono adatte per applicazioni a media e bassa pressione, mentre le valvole a sfera trunnion sono progettate per sistemi ad alta pressione e di grande diametro. La nostra Q41F-16P è una valvola a sfera flottante ideale per uso generale.
Sì, con la corretta selezione del materiale e lo sgrassaggio, le nostre valvole a sfera flangiate possono essere utilizzate per il servizio con ossigeno. Si prega di consultare il nostro team tecnico per raccomandazioni specifiche.
Offriamo principalmente flange GB/T 9113. Su richiesta possiamo fornire anche flange ASME B16.5, JIS B2212 e DIN 2542.
