Descrizione
Ambito di applicazione | 16×10 5~6,7×10 -4Pa (filettatura 'G') 6×10 5~6,7×10 -4Pa (flangia allentata) 40×10 5~6,7×10 -4Pa (saldatura) 105~6,7×10 -4Pa(flangia a rilascio rapido 'KF') |
|---|---|
Tasso di perdita della valvola | ≤6,7×10 -5Pa.L/S. |
Temperatura media | -25~+150ºC (PTFE) -30~+260ºC (PPL) |
Stato dell"installazione | Qualunque |
Corpo, cofano, stelo, sfera | Acciaio inossidabile |
Foca | Viton (opzionale)、PTFE、PPL |

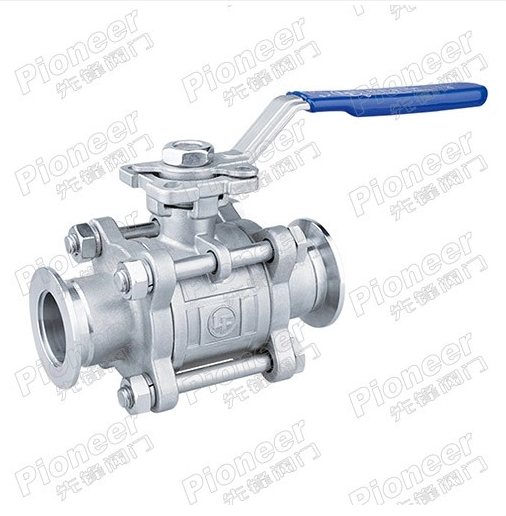

La nostra valvola a sfera tri-clamp per alto vuoto (serie GU) è una soluzione di controllo del flusso ad alte prestazioni progettata sia per condizioni operative di alto vuoto che di pressione positiva generale. Progettata con conduttanza di flusso leader del settore e formati di connessione versatili, questa valvola offre un controllo on/off affidabile per fluidi di processo critici in ambienti industriali esigenti.
Il principio di funzionamento di questa valvola a sfera per vuoto a conduttanza ad alto flusso è incentrato su un elemento di chiusura sferico lavorato con precisione. Ruotando la sfera di 90 gradi tramite lo stelo della valvola, il percorso del flusso viene completamente aperto o chiuso, consentendo un flusso del fluido senza ostacoli con una caduta di pressione minima in posizione aperta e un arresto a tenuta di bolle in posizione chiusa. La valvola è disponibile per il funzionamento manuale con volantino o dotata di una piattaforma di montaggio diretto ISO5211 per una perfetta integrazione di attuatori pneumatici o elettrici, semplificando l'installazione e consentendo il controllo automatizzato del processo.
Il percorso del flusso aerodinamico a passaggio totale della valvola riduce al minimo la resistenza e la turbolenza del flusso, offrendo un"eccezionale conduttanza del flusso elevata per massimizzare l"efficienza del processo, anche nelle applicazioni con vuoto a cicli elevati.
La piattaforma di montaggio diretto ISO5211 integrata elimina la necessità di staffe personalizzate, consentendo un"installazione rapida e semplice di attuatori pneumatici ed elettrici, offrendo allo stesso tempo un ingombro pulito e compatto per installazioni con vincoli di spazio.
Ogni componente a contatto con il fluido (corpo, coperchio, stelo, sfera) è realizzato in acciaio inossidabile di alta qualità, garantendo una resistenza alla corrosione superiore e una lunga durata in ambienti di processo difficili. Sono disponibili diverse opzioni di materiali di tenuta per soddisfare requisiti specifici di fluidi e temperature.
Con un intervallo di pressione estremamente ampio che spazia dall'alto vuoto alle condizioni di pressione positiva e il supporto per qualsiasi orientamento di montaggio, questa valvola a sfera per alto vuoto in acciaio inossidabile si adatta perfettamente a diversi layout di processo e requisiti operativi, con un tasso di perdita basso che soddisfa i rigorosi standard dei sistemi per vuoto.
Questa valvola a sfera sanitaria per alto vuoto è utilizzata in un'ampia gamma di industrie di processo di precisione, tra cui la lavorazione lattiero-casearia, la produzione di vino e bevande, la biotecnologia, la produzione di alimenti e bevande, la produzione farmaceutica, la lavorazione di prodotti chimici fini, la produzione di cosmetici, la produzione di nuova energia e la fabbricazione di semiconduttori. È ideale per applicazioni che richiedono elevate prestazioni di vuoto e controllo del flusso igienico e pulibile, come la lavorazione farmaceutica sterile, i sistemi di deposizione sotto vuoto di semiconduttori e i sistemi CIP (Clean-in-Place) per uso alimentare.
In qualità di produttore professionale di valvole per vuoto ad alte prestazioni, Pioneer Valve offre soluzioni su misura per team di processi industriali e integratori di sistemi in tutto il mondo. Forniamo supporto tecnico prevendita completo per aiutarvi a selezionare la configurazione della valvola perfetta per i vostri parametri operativi specifici, inclusi requisiti personalizzati di pressione, temperatura, connessione e attuazione. I nostri prodotti sono sottoposti a rigorosi test di qualità per garantire prestazioni di vuoto costanti e affidabilità a lungo termine, con termini di consegna flessibili, prezzi trasparenti e un supporto post-vendita reattivo per mantenere le vostre operazioni senza intoppi.
La valvola è disponibile per il funzionamento manuale con volantino o con una piattaforma di montaggio diretto ISO5211 per una facile installazione di attuatori pneumatici o elettrici per supportare il controllo di processo automatizzato.
Questa valvola a sfera per alto vuoto supporta un livello di vuoto minimo fino a 6,7×10⁻⁴ Pa su tutti i tipi di connessione standard, soddisfacendo i requisiti della maggior parte dei sistemi di processo per alto vuoto.
Per fluidi ad alta temperatura, offriamo guarnizioni in PPL (che supportano da -30 ℃ a +260 ℃) e guarnizioni in Viton, con guarnizioni in PTFE standard disponibili per applicazioni a temperature generali fino a 150 ℃.
Sì, questa valvola supporta l"installazione con qualsiasi orientamento, senza alcun impatto sulle prestazioni o sul tasso di perdite, facilitando l"integrazione in layout complessi di tubazioni di processo.
