Nel mondo dei sistemi di controllo dei fluidi, è cruciale comprendere le sfumature tra i diversi tipi di valvole. Tra le valvole più comunemente usate ci sono la valvola a sfera e la valvola del disco. Giocano ruoli chiave in vari settori, dal petrolio e dal gas ai prodotti farmaceutici. Mentre entrambi hanno lo scopo fondamentale di regolare il flusso di fluidi, la loro progettazione, funzionamento e applicazioni differiscono in modo significativo. Questo articolo approfondisce le differenze tra valvole a sfera e valvole a disco, fornendo un'analisi completa che migliorerà la tua comprensione di questi componenti essenziali.

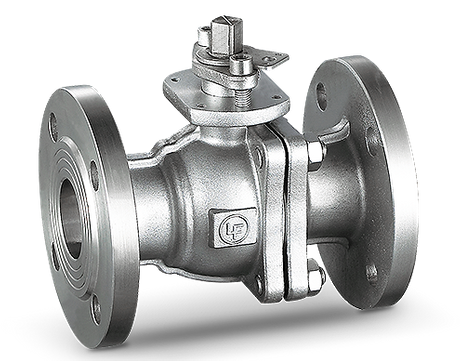

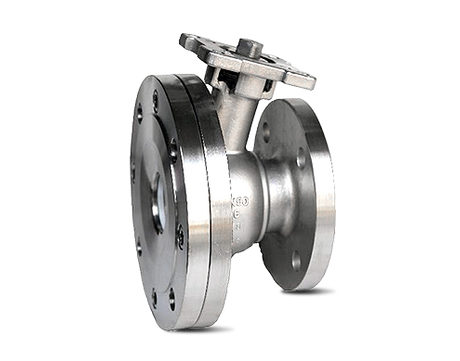

Le valvole a sfera sono caratterizzate da un'unità di chiusura sferica con un buco attraverso il suo centro. Quando il foro si allinea con la tubazione, il fluido scorre liberamente; Se ruotato di 90 gradi, il flusso si interrompe. Questo semplice meccanismo offre un funzionamento rapido e una tenuta affidabile. La sfera è in genere realizzata con materiali come acciaio inossidabile, ottone o cromo per resistere a varie pressioni e temperature. I sedili sono generalmente composti da materiali morbidi come il teflon per garantire una tenuta stretta.
Le valvole a disco, spesso indicate come valvole a farfalla, utilizzano un disco piatto montato su un'asta per controllare il flusso di fluido. Quando la valvola è completamente aperta, il disco ruota di un quarto di giro, consentendo un flusso quasi senza restrizioni. Il disco è in genere realizzato con metalli durevoli o materiali compositi e, come le valvole a sfera, i sedili possono essere rivestiti con materiali morbidi per una migliore tenuta. Il design compatto delle valvole a disco le rende adatte per applicazioni in cui lo spazio è limitato.
Le valvole a sfera funzionano ruotando la sfera con un foro (foro) al centro. L'attuatore, che può essere una leva o una maniglia, gira la palla per aprire o chiudere la valvola. L'operazione di inversione del quarto consente un rapido interruzione, che è vantaggioso nelle applicazioni che richiedono un arresto a flusso immediato. Le valvole a sfera offrono un funzionamento a bassa coppia e possono gestire condizioni di alta pressione e temperatura, rendendole versatili in molte impostazioni industriali.
Le valvole del disco controllano il flusso del fluido con un disco che ruota attorno a un asse. Quando il disco si allinea al flusso, la valvola è aperta; Quando è perpendicolare, la valvola è chiusa. Il design consente un funzionamento rapido, simile alle valvole a sfera, ma il disco rimane nel flusso del fluido anche se completamente aperto. Ciò può causare una leggera caduta di pressione, che potrebbe essere una considerazione in determinate applicazioni. Tuttavia, la semplicità del meccanismo rende le valvole a disco economiche e facili da mantenere.
Le valvole a sfera, in particolare i tipi di fori completi, offrono una resistenza al flusso minima quando completamente aperte. Il design garantisce che il foro della sfera corrisponda al diametro della tubazione, fornendo un percorso di flusso ininterrotto. Questa funzione è cruciale nelle applicazioni in cui la caduta di pressione deve essere ridotta al minimo. Tuttavia, se parzialmente aperti, le valvole a sfera non sono ideali per scopi di limitazione a causa di potenziali danni da un flusso ad alta velocità che influisce sui sedili morbidi.
Le valvole a disco presentano diverse caratteristiche di flusso. Il disco rimane all'interno del percorso di flusso anche quando la valvola è completamente aperta, il che introduce una certa resistenza e una caduta di pressione. Nonostante ciò, le valvole del disco eccellono nelle applicazioni di limitazione. Forniscono un buon controllo del flusso su una gamma di aperture, consentendo una regolazione precisa del flusso di fluidi. Il flusso è generalmente lineare, rendendo più facile prevedere e controllare le prestazioni della valvola in vari scenari.
Le valvole a sfera sono prevalenti nelle industrie che richiedono chiusura affidabile e stretta. Si trovano comunemente nelle condutture di petrolio e gas, impianti di lavorazione chimica, impianti di trattamento delle acque e prodotti farmaceutici. La capacità di una valvola a sfera di gestire elevate pressioni e temperature lo rende adatto per applicazioni critiche. Inoltre, la loro compatibilità con i sistemi automatizzati consente l'integrazione in sofisticate configurazioni di controllo dei processi.
Le valvole a disco sono ampiamente utilizzate nelle applicazioni in cui i vincoli di spazio e i costi sono considerazioni significative. I sistemi HVAC, le attrezzature antincendio e le reti di distribuzione dell'acqua impiegano comunemente valvole a disco. La loro idoneità per i tubi di grande diametro e la capacità di gestire fanghi e fluidi con solidi sospesi li rendono versatile. Inoltre, la facilità di funzionamento e i bassi requisiti di manutenzione contribuiscono alla loro popolarità in vari settori.
Le valvole a sfera offrono diversi vantaggi, tra cui la tenuta stretta con bassa coppia, funzionamento rapido e minima caduta di pressione quando completamente aperti. Sono resistenti e si esibiscono bene dopo molti cicli, garantendo la longevità. Tuttavia, generalmente non sono adatti per le applicazioni di limitazione e possono essere più costosi di altri tipi di valvole. I sedili possono anche essere suscettibili ai danni se usati parzialmente aperti ad alta pressione.
Vantaggi: chiusura stretta, durata, funzionamento rapido, resistenza al flusso minima.
Svantaggi: non ideale per la limitazione, il potenziale danno al sedile, il costo più elevato.
Le valvole a disco sono apprezzate per le loro dimensioni compatte, leggere e efficacia in termini di costi. Offrono buone capacità di controllo del flusso e sono adatti per le applicazioni di limitazione. Tuttavia, il disco rimanente nel percorso del flusso provoca una caduta di pressione, che potrebbe non essere accettabile in alcuni sistemi. Inoltre, potrebbero non sigillare così bene le valvole a sfera, il che può essere uno svantaggio nelle applicazioni che richiedono chiusura a tenuta bolla.
Vantaggi: conveniente, adatto alla limitazione e al design compatto.
Svantaggi: caduta di pressione dovuta al disco nel flusso, meno tenuta stretta.
Le valvole a sfera sono generalmente a bassa manutenzione a causa del loro semplice design e costruzione robusta. Possono resistere ad alte pressioni e temperature e i sedili sono progettati per ridurre l'usura. Per applicazioni critiche, è importante ispezionare regolarmente la valvola per i segni di perdita di sede o usura sulla superficie della sfera. In caso di danno al sedile, la valvola consente spesso una facile sostituzione dei componenti interni senza rimuoverla dalla conduttura.
Le valvole a disco richiedono anche una manutenzione minima. Le loro meno parti mobili e funzionalità semplici riducono la probabilità di guasti meccanici. Tuttavia, poiché il disco è sempre in contatto con il flusso, può essere soggetto a erosione o corrosione, a seconda delle caratteristiche del fluido. Controlli regolari assicurano che la valvola funzioni correttamente e rimanga priva di perdite. Le parti di sostituzione sono in genere economiche e prontamente disponibili.
La selezione di una valvola a sfera è l'ideale quando è richiesto uno spegnimento stretto senza una significativa caduta di pressione. Sono adatti per applicazioni ad alta pressione e ad alta temperatura e dove è necessario un funzionamento rapido. Nei sistemi in cui viene condotto il suinetto (condutture di pulizia che utilizzano dispositivi chiamati suini), sono preferite le valvole a sfera a foro perché consentono ai suini di passare senza ostruzione.
Le valvole a disco sono l'opzione di riferimento per i diametri di grandi tubi e dove sono essenziali i risparmi sui costi. Sono efficaci per le applicazioni di limitazione e regolamentazione del flusso. Se lo spazio è un vincolo o il sistema tollera una leggera caduta di pressione, le valvole del disco offrono una soluzione efficiente. La loro capacità di gestire fluidi con solidi sospesi li rende anche adatti a determinati processi industriali.
I recenti progressi hanno migliorato le prestazioni della valvola a sfera e l'applicabilità. Gli sviluppi nei materiali di tenuta consentono prestazioni migliori a temperature estreme e ambienti corrosivi. L'introduzione di valvole a sfera montate su trunnion migliora il funzionamento in dimensioni maggiori e pressioni più elevate riducendo la coppia richiesta per il funzionamento. L'automazione e la tecnologia delle valvole intelligenti consentono il funzionamento e il monitoraggio remoti, aumentando l'efficienza e la sicurezza.
| Vantaggio | di avanzamento |
|---|---|
| Materiali di tenuta migliorata | Migliori prestazioni in condizioni estreme |
| Disegni montati su trunnion | Coppia operativa ridotta per valvole di grandi dimensioni |
| Integrazione di automazione | Funzionalità di operazione remota e monitoraggio |
Le valvole a disco si sono evolute con l'introduzione di design eccentrici e a doppio offset, che migliorano le prestazioni di tenuta e riducono l'usura. Le valvole a disco ad alte prestazioni possono ora gestire pressioni e temperature più elevate, espandendo la loro applicabilità. I progressi della scienza dei materiali hanno portato a migliori materiali resistenti alla corrosione, aumentando la longevità della valvola anche in ambienti difficili.
Comprendere le differenze tra le valvole a sfera e le valvole del disco è essenziale per selezionare la valvola giusta per l'applicazione specifica. Mentre una valvola a sfera offre eccellenti capacità di chiusura e caduta di pressione minima, le valvole del disco forniscono soluzioni economiche per la regolazione del flusso e la limitazione. Entrambi i tipi hanno vantaggi unici e potenziali svantaggi e la scelta dipende in gran parte da fattori come i requisiti di applicazione, le caratteristiche dei fluidi, le condizioni di pressione e le considerazioni sul budget. Valutando attentamente questi fattori, è possibile garantire prestazioni e longevità ottimali del sistema di controllo dei fluidi.
1. È possibile utilizzare una valvola a sfera per le applicazioni di limitazione?
Mentre una valvola a sfera può essere tecnicamente utilizzata per la limitazione, generalmente non è raccomandata. La limitazione può causare danni ai sedili a causa del flusso ad alta velocità e può portare a perdite. Le valvole a sfera sono più adatte per posizioni completamente aperte o completamente chiuse.
2. Quali sono i principali vantaggi dell'utilizzo di una valvola a disco?
Le valvole a disco sono convenienti, hanno un design compatto e sono eccellenti per la regolazione del flusso e le applicazioni di limitazione. Sono facili da installare e mantenere, rendendoli una scelta popolare in vari settori.
3. In che modo una valvola a sfera garantisce una caduta di pressione minima?
Una valvola a sfera, in particolare un tipo a foro completo, ha un foro nella sfera che corrisponde al diametro della tubazione. Questo allineamento se completamente aperto fornisce un percorso di flusso senza ostacoli, con conseguente minima caduta di pressione attraverso la valvola.
4. Le valvole a sfera sono adatte per applicazioni ad alta temperatura?
Sì, le valvole a sfera sono adatte per applicazioni ad alta temperatura. I materiali e i progetti di sedili possono essere selezionati per gestire temperature elevate, rendendoli versatili per vari processi industriali.
5. Quale manutenzione è richiesta per le valvole a disco?
Le valvole a disco richiedono una manutenzione minima. Si raccomandano ispezioni regolari per l'erosione o la corrosione sul disco e sui sedili. Le parti di sostituzione sono generalmente economiche e facili da installare se necessario.
6. In che modo i progressi nella selezione della tecnologia delle valvole?
Progressi come materiali di tenuta migliorati, controlli automatizzati e design migliorati aumentano le prestazioni e l'applicabilità delle valvole a sfera e del disco. Rimanere aggiornati con queste tecnologie può portare a una migliore efficienza e risparmi sui costi.
7. Quando dovrei scegliere una valvola a sfera su una valvola a disco?
Scegli una valvola a sfera quando hai bisogno di uno spento stretto con una caduta di pressione minima e quando la valvola sarà completamente aperta o chiusa. Sono ideali per sistemi ad alta pressione e quando è necessario un funzionamento rapido.
