Mantenere il controllo igienico dei fluidi è fondamentale in ambienti rigorosamente regolamentati. La scelta del design sbagliato della valvola comporta il rischio di una grave contaminazione del lotto. Può anche causare tempi di inattività imprevisti della linea o gravi problemi di conformità. Le valvole sanitarie differiscono notevolmente dalle varianti industriali standard. Si affidano all'acciaio inossidabile premium 316 o 316L anziché alla ghisa. Sono inoltre dotati di lucidatura superficiale altamente specializzata ed elastomeri conformi alla FDA. Questi materiali specializzati prevengono la crescita batterica e garantiscono la purezza del prodotto. Queste valvole offrono una tolleranza alla pressione senza pari e portate massicce. Tuttavia, per specificare l'unità corretta è necessario allineare le caratteristiche di progettazione specifiche alle precise esigenze del settore. È necessario abbinare attentamente i riempitivi della cavità interna e le dimensioni del foro al mezzo di processo. In questa guida imparerai come garantire la funzionalità di spegnimento assoluto. Esploreremo i modi per affrontare le complesse sfide della pulibilità. Infine, scoprirai come selezionare la configurazione ottimale della valvola per la tua struttura.
Prestazioni di base: in grado di gestire valori di alta pressione (fino a 1000 PSI) con caduta di pressione pari a zero, rendendoli ideali per fluidi viscosi e mezzi particolati.
Il fattore pulibilità: i progetti tradizionali ospitano spazi morti; La vera funzionalità Clean-in-Place (CIP) richiede sedi incapsulate (riempite di cavità).
Diversità applicativa: essenziale nei settori alimentare e delle bevande, biofarmaceutico e anche specializzato come quello delle vernici automobilistiche, ma ciascuno richiede finiture superficiali distinte (valori Ra) e scelte di elastomeri.
Focus sull'approvvigionamento: la collaborazione diretta con un produttore esperto di valvole a sfera OEM garantisce la tracciabilità dei materiali e configurazioni di attuazione su misura.

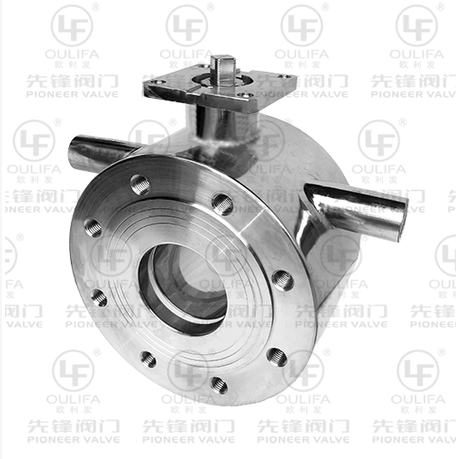

Gli ingegneri valutano costantemente molteplici opzioni di chiusura per tubazioni igieniche. Solitamente confronterai queste unità con valvole a farfalla o valvole a membrana. Ogni disegno ha uno scopo distinto. Le valvole a membrana eccellono nella strozzatura precisa. Le valvole a farfalla offrono un ingombro leggero per tubi di grande diametro. Tuttavia, quando si integra una valvola a sfera igienica nel proprio sistema, si ottiene una durata senza precedenti e un isolamento assoluto del flusso.
Il vantaggio principale risiede nel meccanismo a quarto di giro. Fornisce una tenuta assoluta per le applicazioni on/off. Quando la valvola si chiude, la sfera interna crea una barriera rigida e altamente pressurizzata. Ciò impedisce a qualsiasi mezzo di filtrare. Le valvole a membrana spesso faticano ad alta pressione perché le loro guarnizioni flessibili possono deformarsi. Un design a sfera solida resiste completamente a questa deformazione.
La restrizione del flusso provoca costose perdite di carico. Crea inoltre forze di taglio indesiderate nei fluidi sensibili. I progetti a porta completa eliminano queste restrizioni. Il foro interno corrisponde esattamente al diametro interno della tubazione. Il fluido si muove attraverso la valvola aperta esattamente come si muove attraverso un tubo diritto. Evitate variazioni di velocità e proteggete le delicate strutture dei prodotti.
Molte strutture moderne utilizzano sistemi di recupero del prodotto. Inviano un tappo fisico, noto come 'maiale', attraverso la pipeline per raschiare il prodotto residuo. I design a passaggio totale senza ostacoli consentono a questi maiali di passare senza problemi. Le valvole a farfalla posizionano un disco direttamente nel percorso del flusso, bloccando completamente i pig. Le valvole a passaggio ridotto catturano il maiale e arrestano il processo di recupero. I design a porta completa garantiscono una pulizia della linea fluida e ininterrotta.
Gli ambienti sanitari richiedono occasionalmente la gestione di pressioni estreme. Queste valvole gestiscono comodamente valori di alta pressione che superano di gran lunga altri tipi igienici. A seconda della dimensione del filo, gestiscono senza sforzo da 800 a 1000 PSI. I diametri più piccoli generalmente tollerano pressioni più elevate. Le valvole a farfalla e le valvole a diaframma in genere raggiungono il massimo ben al di sotto di 200 PSI. Ciò rende obbligatori i progetti di intercettazione sferica per le linee di lavorazione ad alta intensità.
Grafico: Confronto delle capacità di controllo del flusso
Caratteristica | Design a sfera a un quarto di giro | Valvola a membrana | Valvola a farfalla |
|---|---|---|---|
Meccanismo di spegnimento | Sigillo assoluto rigido | Membrana flessibile | Disco rotante |
Pressione massima | 800 - 1000 PSI | ca. 150PSI | ca. 150PSI |
Pronto per il maiale | Sì (porta completa) | NO | NO |
Migliore applicazione | Isolamento ad alta pressione | Throttling preciso | Isolamento a bassa pressione |
Diversi settori impongono esigenze ingegneristiche drasticamente diverse. È necessario mappare le caratteristiche specifiche del fluido per l'ambiente corretto dell'apparecchiatura.
Le linee di lavorazione alimentare muovono fluidi altamente variabili. La gestione di liquidi densi richiede attrezzature robuste. Pomperai spesso polpe di succhi di frutta, sciroppi pesanti e latticini densi. Questi mezzi viscosi ostruiscono facilmente i percorsi restrittivi. Un percorso a passaggio totale previene gli intasamenti e mantiene la produzione in movimento.
Anche la tolleranza alla temperatura gioca un ruolo fondamentale. Le strutture utilizzano costantemente processi ad alto calore. È necessario eseguire i protocolli di pastorizzazione in modo sicuro. Le operazioni di produzione della birra comportano un'intensa bollitura del mosto. Queste temperature estreme possono deteriorare le guarnizioni deboli. I sedili in elastomero premium mantengono la loro integrità durante questi cicli termici aggressivi.
Le applicazioni farmaceutiche richiedono un'igiene impeccabile. Le strutture richiedono una rigorosa aderenza agli standard ASME-BPE (American Society of Mechanical Engineers - Bioprocessing Equipment). Le apparecchiature devono avere finiture interne ultra lisce. In genere vediamo requisiti per superfici elettrolucidate da 15–20 Ra o inferiori a 0,5 µm. Queste finiture a specchio impediscono completamente l'adesione batterica.
La lavorazione dei solventi rappresenta un’altra enorme sfida. Le strutture producono vaccini e principi farmaceutici attivi (API) utilizzando sostanze chimiche aggressive. È necessario utilizzare materiali sigillanti altamente resistenti. Gli ingegneri si affidano a PTFE, Teflon o Viton. Questi composti prevengono la degradazione chimica e fermano la pericolosa contaminazione incrociata tra i lotti di vaccino.
Le attrezzature igieniche non si limitano al cibo o ai farmaci. L'industria delle vernici automobilistiche li utilizza ampiamente per la prevenzione dei difetti. Le linee di verniciatura richiedono percorsi altamente lucidati e privi di contaminazioni. Un singolo particolato intrappolato può rovinare un costoso rivestimento trasparente per automobili. I percorsi lisci mantengono la vernice pura e coerente.
Queste valvole contribuiscono anche ad una significativa riduzione dei COV (Composti Organici Volatili). Riducono al minimo la coagulazione della vernice e gli sprechi di gocciolamento grazie a tolleranze di chiusura strette. Meno vernice sprecata significa meno emissioni nocive. Ciò aiuta gli impianti chimici a mantenere una rigorosa conformità ambientale.
Dobbiamo affrontare in modo trasparente un dibattito molto noto nel settore. Molti operatori presumono che tutte le valvole a sfera sanitarie siano perfettamente pulibili per impostazione predefinita. Questa ipotesi porta a gravi rischi di contaminazione. È necessario comprendere la geometria interna per mitigare adeguatamente questi rischi.
Analizziamo oggettivamente i progetti igienici standard. Non sono intrinsecamente 'compatibili con il CIP' e pronti all'uso. All’interno del corpo esiste una vulnerabilità critica. Dietro la sfera rotante si trova una cavità. Quando apri e chiudi la linea, il fluido inevitabilmente filtra in questo vuoto. Il prodotto rimane intrappolato in questo spazio morto. I liquidi detergenti standard non sono in grado di eliminare efficacemente quest'area. Se non affrontati, i batteri colonizzeranno rapidamente questa tasca nascosta.
I produttori hanno sviluppato una soluzione brillante per questa vulnerabilità. Hanno introdotto sedili incapsulati o pieni di cavità. Questi inserti specializzati in PTFE riempiono completamente il vuoto interno. Si avvolgono strettamente attorno all'intera sfera. Questo elimina tutto lo spazio morto. Il fluido non può più migrare dietro il meccanismo. Questa modifica consente una vera sterilizzazione Clean-in-Place (CIP) e Steam-in-Place (SIP). Ottieni una sanificazione completa senza smontaggio manuale.
Anche con i posti avanzati, restano necessarie ispezioni fisiche occasionali. Questo spiega perché la costruzione del corpo valvola in 3 pezzi costituisce lo standard indiscusso del settore. Un design a 3 pezzi è composto da due cappucci terminali e un corpo centrale. Consente agli ingegneri di eliminare facilmente la sezione centrale. Puoi ispezionare i sedili o eseguire rapidamente la pulizia manuale. Non dovrai mai tagliare le saldature orbitali. Non disturbi mai l'allineamento permanente del tubo. Basta rimuovere alcuni bulloni, estrarre la carrozzeria ed eseguire la manutenzione.
I team di procurement necessitano di specifiche rigide. I quadri decisionali impediscono costose specifiche eccessive garantendo al tempo stesso la sicurezza. È necessario valutare quattro criteri tecnici critici prima dell'acquisto.
Design delle porte: è necessario scegliere tra configurazioni di porte complete e porte ridotte. La porta completa massimizza il flusso e consente un pigging senza soluzione di continuità. La porta ridotta crea cambiamenti di velocità. Non utilizzare mai porte ridotte per fluidi sensibili al taglio o altamente viscosi.
Standard di connessione: considera la frequenza di smontaggio. Le connessioni Tri-clamp offrono lo smontaggio più rapido per una pulizia manuale frequente. Le connessioni saldate orbitali forniscono giunti permanenti e senza perdite. Riservate saldature per ambienti altamente tossici o linee API ad alta pressione.
Selezione della lega: l'acciaio inossidabile 316L standard gestisce perfettamente la maggior parte delle attività. Tuttavia, gli ambienti aggressivi contenenti cloruri distruggono l'acciaio standard. I sistemi di purificazione dell’acqua spesso richiedono leghe ad alte prestazioni. È necessario specificare AL6XN, Hastelloy o Titanium per prevenire la corrosione puntiforme in questi scenari estremi.
Rugosità superficiale (Ra): non specificare eccessivamente lo smalto. Le applicazioni igieniche standard funzionano perfettamente a 32 Ra. I gradi biofarmaceutici richiedono 15-20 Ra molto più uniformi. Richiedere una finitura biofarmaceutica per una semplice linea di birrificio gonfia inutilmente i costi.
Tabella: Specifiche standard e specifiche biofarmaceutiche
Categoria delle specifiche | Igienico standard (F&B) | Grado biofarmaceutico (API) |
|---|---|---|
Finitura superficiale | 32 Ra (polacco meccanico) | 15 - 20 Ra (Elettrolucidato) |
Norma materiale | Acciaio inossidabile 304 o 316L | 316L, AL6XN o Hastelloy |
Stile di connessione | Tri-Clamp (rimozione rapida) | Saldatura orbitale (perdita zero) |
Conformità agli elastomeri | Approvato dalla FDA | FDA e USP Classe VI |
La selezione del fornitore determina il tuo successo operativo a lungo termine. Acquistare da distributori generalisti introduce rischi inutili. È necessario stabilire criteri rigorosi di valutazione del fondo canalizzazione per i propri fornitori.
Gli audit vengono eseguiti frequentemente nei settori regolamentati. Non è possibile superare un audit senza la documentazione adeguata. È necessario richiedere i rapporti di prova della fabbrica (MTR) per ogni componente in acciaio inossidabile. Inoltre, sono necessarie le certificazioni FDA e USP Classe VI per tutti gli elastomeri a contatto con il fluido. Un partner affidabile fornisce questa documentazione in modo proattivo. Senza tracciabilità si rischia il ritiro forzato dei prodotti.

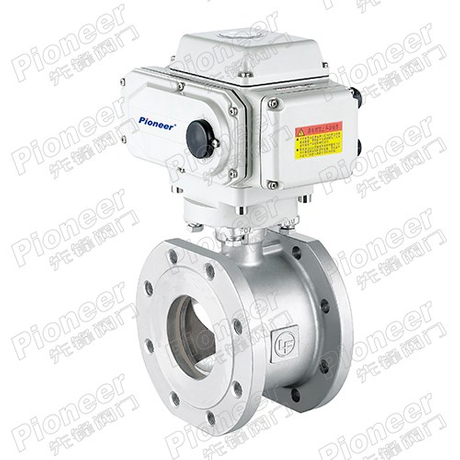

Le strutture moderne fanno molto affidamento sul controllo dei processi dell’Industria 4.0. Il funzionamento manuale rallenta la produzione e introduce errori umani. È necessario valutare la facilità di integrazione dell'hardware di automazione. Cerca i pad a montaggio diretto sull'attrezzatura. Permettono di collegare rapidamente attuatori pneumatici o elettrici. Dovresti anche verificare la compatibilità con i sensori di posizione intelligenti. I sensori trasmettono i dati sulla posizione in tempo reale alla sala di controllo centrale.
Lavorare direttamente con un fornitore di valvole a sfera OEM offre immensi vantaggi operativi. I distributori generalisti raramente immagazzinano configurazioni personalizzate. Un produttore dedicato garantisce l'accesso immediato ai kit di guarnizioni di ricambio. Eseguono lavorazioni personalizzate per adattarsi alla geometria unica del tubo. Forniscono inoltre supporto tecnico diretto per layout di linee complessi. Questo rapporto diretto elimina gli intermediari e accelera le tempistiche del progetto.
Sebbene i design basati su sfere sanitarie rimangano la soluzione di intercettazione igienica più robusta, non sono universalmente identici. Il loro successo finale dipende interamente dalla corretta specifica del design della sede, della dimensione del foro e della finitura superficiale. L'utilizzo di componenti industriali standard in una camera bianca provoca inevitabilmente la contaminazione. Al contrario, specificare eccessivamente le finiture biofarmaceutiche per linee alimentari semplici prosciuga il tuo budget.
Richiedi sempre sedili incapsulati pieni di cavità se la tua struttura fa affidamento su rigidi protocolli CIP/SIP.
Assicurarsi che la dimensione del foro interno corrisponda alla tubazione per consentire il pigging di recupero del prodotto.
Verificare i documenti di tracciabilità dei materiali (MTR e USP Classe VI) prima di finalizzare qualsiasi acquisto.
Abbraccia le costruzioni del corpo in 3 pezzi per ridurre drasticamente i tempi di manutenzione fisica.
Incoraggiamo i team di approvvigionamento e gli ingegneri della struttura a verificare oggi stesso i parametri attuali delle linee del fluido. Documenta i tuoi limiti di pressione specifici, la viscosità del mezzo e i regimi di pulizia. Consultare direttamente un produttore dedicato. Ti aiuteranno ad abbinare la configurazione precisa della valvola alla tua esatta applicazione operativa.
R: No. I design standard presentano cavità che intrappolano i supporti. Solo le valvole con sedi completamente incapsulate (riempite di cavità) sono consigliate per un vero CIP senza smontaggio manuale.
R: A seconda delle dimensioni e del produttore, generalmente gestiscono fino a 1000 PSI per diametri più piccoli (0,5' - 2') e circa 800 PSI per diametri più grandi (2,5' - 4').
R: Il design in 3 pezzi consente al corpo della valvola centrale di oscillare verso l'esterno per facilitare la manutenzione, la sostituzione della guarnizione e la pulizia manuale, lasciando le connessioni terminali collegate al sistema di tubazioni.
