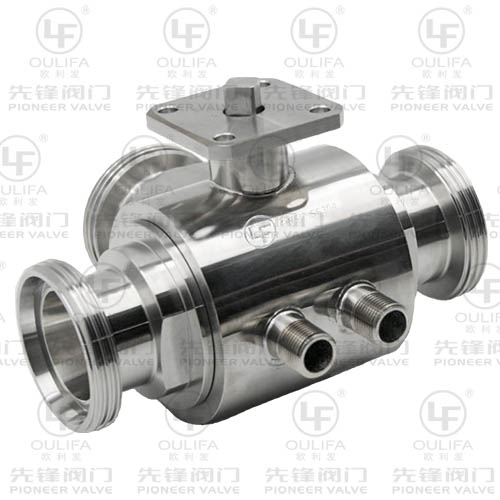

I sistemi di tubazioni industriali si basano interamente su una gestione precisa dei fluidi. Un singolo guasto isolato può provocare arresti catastrofici del sistema o rischi ambientali. Specifiche inadeguate della valvola portano direttamente a emissioni fuggitive, cadute di pressione inaccettabili e usura accelerata del sistema. Gli operatori spesso trascurano la geometria interna della valvola durante la fase di progettazione. Per impostazione predefinita, utilizzano configurazioni standard senza analizzare le caratteristiche specifiche del supporto.
Questa supervisione compromette gravemente l’affidabilità operativa a lungo termine. La geometria strutturale, le configurazioni delle porte e i materiali dei sedili determinano il comportamento del fluido all"interno del tubo. È necessario valutare rigorosamente questi fattori per garantire l"integrità del sistema. I componenti non corrispondenti causano una rapida erosione, una cavitazione pericolosa e il possibile cedimento della tenuta. Abbiamo bisogno di un approccio migliore alla selezione dei componenti.
Questo articolo fornisce un quadro pratico per la valutazione dei progetti strutturali. Esploreremo in dettaglio le configurazioni delle porte e i materiali dei posti a sedere. Imparerai come specificare la geometria interna corretta per applicazioni critiche di controllo del flusso. L’applicazione di questi principi garantisce operazioni di pipeline più sicure e resilienti.
La geometria del foro determina direttamente il coefficiente di flusso Cv e la potenziale caduta di pressione attraverso il sistema di tubazioni.
Il design del montaggio (flottante o con perno) determina l'affidabilità della tenuta al variare dei differenziali di pressione.
La selezione del materiale della sede richiede il bilanciamento dei requisiti di chiusura assoluta con l'abrasività del mezzo e le temperature estreme.
La collaborazione con un produttore esperto di valvole a sfera OEM garantisce tolleranze dimensionali personalizzate e conformità certificata ai test di pressione.
Gli ingegneri devono abbinare le dimensioni delle porte ai requisiti specifici di velocità del sistema. La valutazione si concentra interamente sulla perdita di attrito e sul volume del flusso accettabili. Una standard valvola a sfera è disponibile in varie geometrie del foro interno. Ogni geometria influenza profondamente il coefficiente di flusso Cv . Il valore Cv rappresenta il volume d'acqua che passa attraverso la valvola al minuto con una caduta di pressione di 1 psi. La selezione del foro sbagliato limita il passaggio del fluido e mette a dura prova le apparecchiature di pompaggio.
I modelli a passaggio completo presentano un diametro del foro interno che si adatta perfettamente al tubo collegato. Questo crea un percorso di flusso senza restrizioni. Il fluido si muove attraverso la tubazione senza incontrare colli di bottiglia fisici. Questa configurazione elimina virtualmente la turbolenza interna. Riduce al minimo la caduta di pressione nell"intero sistema. Gli operatori preferiscono fortemente i modelli a porta completa per i sistemi che richiedono una pulizia ordinaria.
Molte condutture utilizzano dispositivi meccanici chiamati "maiali" per raschiare le pareti interne. Il design a passaggio totale consente a questi pig di passare agevolmente attraverso il corpo della valvola. Inoltre, i fluidi altamente viscosi richiedono configurazioni con porte complete. I liquidi densi perdono rapidamente slancio se forzati attraverso aperture strette. Il mantenimento di un diametro interno coerente previene l"accumulo di materiali pericolosi.
Le progettazioni ridotte delle porte introducono una restrizione intenzionale all"interno della pipeline. Il foro interno è generalmente di una dimensione del tubo inferiore rispetto alle flange di collegamento. Questa riduzione crea un collo di bottiglia localizzato. Le porte ridotte offrono un"alternativa pratica quando il raggiungimento del flusso massimo assoluto non è strettamente critico. Utilizzano meno materiale durante la produzione. Questo li rende più leggeri e fisicamente più piccoli.
Tuttavia, è necessario considerare i gravi rischi di implementazione. La restrizione fisica costringe il fluido ad accelerare mentre passa attraverso il foro più stretto. Questa improvvisa accelerazione riduce la pressione del fluido localizzato. Se la pressione scende al di sotto della pressione di vapore del fluido, si formano rapidamente bolle di vapore. Quando il fluido entra nel tubo a valle più ampio, la pressione viene ripristinata. Queste bolle collassano violentemente. Questo fenomeno è noto come cavitazione. La cavitazione provoca gravi danni strutturali al corpo della valvola e alle tubazioni interne.
Migliore pratica: calcolare sempre il requisito Cv preciso prima di specificare un modello di porta ridotto.
Errore comune: installare valvole a porta ridotta in linee di liquidi ad alta velocità senza condurre un'analisi del rischio di cavitazione.
I valori di pressione del sistema e i vincoli di diametro fisico determinano fortemente il metodo di tenuta meccanica. È necessario valutare come la sfera interna interagisce con gli anelli di tenuta sotto pressione dinamica. Due strutture meccaniche principali dominano il settore: design flottante e montato su perno.
Una configurazione fluttuante sospende la sfera interna tra due sedili in polimero. Non ancora la sfera al fondo dell"alloggiamento. Quando è chiusa, la pressione della linea a monte spinge fisicamente la sfera a valle. Questo movimento laterale forza la sfera contro la sede a valle. La compressione risultante crea una tenuta meccanica sicura.
Questo meccanismo si rivela estremamente efficace per le applicazioni a pressione medio-bassa. Lo usiamo spesso in tubazioni di diametro inferiore. La semplicità del design flottante lo rende altamente affidabile in condizioni standard. Tuttavia, esiste una limitazione critica. A pressioni estremamente elevate, la forza laterale che spinge la sfera diventa immensa. La sfera preme in modo aggressivo nella sede a valle. Questo attrito eccessivo aumenta la coppia necessaria per ruotare lo stelo. Gli operatori faticano ad aprire o chiudere la linea. L"attrito estremo accelera anche l"usura della sede in polimero.
I design montati su perno risolvono fondamentalmente il problema dell"attrito ad alta pressione. Gli ingegneri ancorano la sfera interna sia nella parte superiore che inferiore utilizzando perni strutturali (perni). La sfera ruota rigorosamente sul suo asse verticale. Non può spostarsi lateralmente a valle. Invece, le molle interne e la pressione della linea spingono le sedi flottanti verso l"interno contro la sfera fissa.
Questa precisione strutturale garantisce una tenuta stabile a pressioni estremamente elevate. Funziona perfettamente in tubazioni di grande diametro. Poiché la sfera non si incastra nella sede a valle, la coppia operativa rimane bassa. I requisiti di coppia inferiori consentono agli operatori di installare attuatori pneumatici o elettrici più piccoli. Semplifica notevolmente l"automazione.
Caratteristica | Design galleggiante | Design con montaggio su perno |
|---|---|---|
Punti di ancoraggio | Solo stelo superiore | Stelo superiore e perno inferiore |
Azione di sigillatura | La pressione spinge la sfera nella sede | La pressione spinge le sedi nella sfera |
Pressione ottimale | Da basso a medio | Da alto a estremo alto |
Coppia di attuazione | Elevato a pressioni elevate | Costantemente più basso |
L"analisi della compatibilità dei supporti rimane il passaggio più critico nella selezione dei componenti. È necessario valutare i limiti di temperatura, l"abrasività del fluido e le classi di perdita richieste. Gli standard di settore, come FCI 70-2, classificano i tassi di perdita consentiti. La scelta del materiale sbagliato garantisce un rapido fallimento. Generalmente classifichiamo le opzioni di seduta in polimeri morbidi e metalli temprati.
I sedili in polimero morbido dominano le applicazioni industriali standard. I produttori utilizzano comunemente materiali come PTFE (Teflon), PEEK e Devlon. Questi materiali termoplastici si deformano leggermente contro la sfera metallica. Questa piccola deformazione riempie le microscopiche imperfezioni superficiali. Offre funzionalità di chiusura affidabili e a prova di bolle. Classifichiamo questa prestazione a perdita zero come FCI 70-2 Classe VI.
Le sedi morbide rimangono ideali per fluidi puliti che operano entro intervalli di temperatura standard. Gestiscono magnificamente l"acqua, i gas benigni e i prodotti petrolchimici raffinati. Tuttavia, esistono rischi operativi significativi. I polimeri morbidi sono altamente suscettibili all"estrusione sotto pressione estrema. Il materiale può deformarsi permanentemente o fuoriuscire dalla scanalatura di fissaggio. Inoltre, le particelle abrasive graffiano facilmente le superfici polimeriche. Una volta graffiata profondamente, una sede morbida perde permanentemente la sua capacità di tenuta di Classe VI.
Gli ingegneri specificano le sedute metallo-metallo esclusivamente per ambienti di servizio gravosi. Queste applicazioni implicano temperature criogeniche estreme o un intenso calore industriale. Le sedi metalliche gestiscono anche mezzi altamente abrasivi, come fanghi minerari o particelle fini di catalizzatori. Le sedi e la sfera utilizzano leghe metalliche identiche per mantenere un"espansione termica uniforme.
I produttori spesso applicano rivestimenti speciali su queste superfici. I rivestimenti in carburo di tungsteno e carburo di cromo offrono un"eccezionale resistenza ai graffi. Questi rivestimenti frantumano facilmente le particelle trascinate senza danneggiare la superficie di tenuta. Il compromesso principale riguarda l’efficienza di spegnimento. I sedili in metallo raramente raggiungono lo stato di tenuta alle bolle di Classe VI. Generalmente forniscono un"intercettazione di Classe IV o Classe V. Consentono perdite microscopiche, ma sopravvivono dove i polimeri vaporizzerebbero o si frantumerebbero istantaneamente.
Tipo materiale | Limite di temperatura | Resistenza all"abrasione | Classe di spegnimento FCI 70-2 |
|---|---|---|---|
PTFE vergine | Fino a ~400°F | Povero | Classe VI |
SBIRCIARE | Fino a ~500°F | Moderare | Classe VI |
Rivestimento in carburo di tungsteno | Sopra i 1000°F | Eccellente | Classe IV/V |
Comprendere le caratteristiche del flusso interno durante le fasi di apertura e chiusura è fondamentale. Molti operatori presumono erroneamente che tutte le valvole possano regolare il volume del flusso. Questa ipotesi distrugge rapidamente i componenti interni. È necessario valutare la meccanica dinamica dei fluidi che si verifica proprio quando la sfera ruota.
Le configurazioni standard presentano un foro interno puramente sferico. I produttori progettano queste unità specifiche esclusivamente per l"isolamento assoluto. Funzionano rigorosamente nelle posizioni completamente aperte o completamente chiuse. Non sono progettati per una regolazione precisa del flusso o una strozzatura continua.
Quando apri parzialmente un modello standard, crei uno spazio stretto a forma di mezzaluna. La pressione del sistema spinge il fluido attraverso questa piccola apertura a velocità estremamente elevate. Questo getto ad alta velocità colpisce direttamente la sede polimerica a valle. L"energia cinetica erode rapidamente il materiale morbido. Lava via il polimero con uno schema altamente irregolare. Nel giro di poche settimane, il sedile eroso non riesce più a mantenere la tenuta quando è completamente chiuso. Questa pratica garantisce un fallimento catastrofico della tenuta.
Gli ingegneri utilizzano design V-Port specializzati quando sono strettamente necessari isolamento e limitazione combinati. Invece di un foro circolare standard, la sfera interna presenta una tacca a forma di V lavorata con precisione. I produttori in genere offrono queste tacche con angoli di 15°, 30°, 60° o 90°.
Il contorno a V altera drasticamente la curva caratteristica del flusso interno. Mentre la sfera ruota, l"intaglio a V espone gradualmente l"apertura. Consente un controllo del flusso altamente controllato, lineare o equipercentuale. Gli spigoli vivi dell"intaglio a V tagliano anche materiali fibrosi o solidi sospesi. Ciò previene gli intasamenti mantenendo l"esatto controllo della velocità. Ottieni la robusta potenza di tenuta di un design tradizionale combinata con la precisione di un"unità di controllo.
L’approvvigionamento deve spostare la propria attenzione dalle specifiche tecniche di base alla convalida completa dei fornitori. L'approvvigionamento di componenti critici richiede la mitigazione dei rischi tecnici e operativi. Lavorare direttamente con un fornitore dedicato di valvole a sfera OEM garantisce controlli di qualità più severi. Ottieni l'accesso diretto ai dati di produzione e alle capacità di progettazione personalizzate.
La lavorazione precisa dell"elemento sferico limita direttamente le microperdite. La sfera deve presentare una perfetta rotondità. Anche le deviazioni microscopiche consentono la fuoriuscita del gas ad alta pressione. I produttori d"élite utilizzano macchine CNC multiasse per ottenere tolleranze geometriche rigorose. Lucidano le sfere fino a ottenere finiture a specchio. Ciò riduce la coppia operativa e prolunga la durata degli anelli di seduta in polimero.
È necessario imporre protocolli di test trasparenti prima di accettare qualsiasi spedizione. La convalida dell"integrità meccanica previene guasti disastrosi sul campo. Un partner affidabile accoglie con favore gli audit di terze parti e fornisce una documentazione completa.
Test di accettazione in fabbrica (FAT): assicurarsi che il produttore effettui rigorosi test idraulici su ogni unità prima della spedizione.
Conformità API 598 e API 6D: verificare che i prodotti soddisfino i criteri di test standard dell'American Petroleum Institute per la resistenza del guscio e le perdite della sede.
Tracciabilità dei materiali: richiedere certificati EN 10204 3.1. Questi documenti dimostrano l'esatta composizione chimica dell'acciaio grezzo utilizzato in fonderia.
Le strutture industriali devono spesso affrontare vincoli spaziali quando si aggiornano i sistemi legacy. Le condutture più vecchie utilizzano dimensioni faccia a faccia non standard. La sostituzione di questi componenti spesso richiede costosi tagli e saldature dei tubi. Un partner capace fornisce un enorme valore attraverso la personalizzazione. Possono modificare le dimensioni faccia a faccia per adattarsi perfettamente agli spazi tra i tubi esistenti. Progettano cuscinetti di montaggio di attuazione personalizzati per ospitare azionamenti pneumatici legacy. Sviluppano configurazioni di sedili proprietarie progettate specificamente per i vostri fluidi chimici unici. Questa flessibilità ingegneristica semplifica l"installazione e riduce drasticamente i tempi di inattività del sistema.
La selezione del componente di isolamento ottimale richiede una profonda conoscenza della meccanica dei fluidi interni. La dimensione del foro determina la caduta di pressione del sistema e l"efficienza complessiva del flusso. Lo stile di montaggio, sia flottante che a snodo, garantisce affidabilità meccanica contro forti differenziali di pressione. Infine, la scelta del materiale della sede determina se l"unità resiste ai mezzi abrasivi e alle temperature estreme.
È necessario basare ogni specifica su requisiti di sistema basati sui dati. Non fare mai affidamento su abitudini di approvvigionamento predefinite o su identici acquisti passati senza verificare le attuali condizioni fluide. Valutare rigorosamente i limiti di pressione, i picchi di temperatura e la composizione dei mezzi.
Consulta immediatamente il tuo team tecnico interno per rivedere i parametri del sistema attivo. Documenta i tuoi esatti requisiti di velocità del flusso e i potenziali rischi di cavitazione. Rivolgiti a un partner di produzione esperto per richiedere un preventivo specializzato o un disegno tecnico personalizzato per il tuo prossimo aggiornamento della pipeline.
R: Costo, peso e vincoli spaziali influenzano fortemente questa decisione. I progetti con porte complete richiedono alloggiamenti più grandi e più materia prima. Se un sistema di tubazioni è in grado di tollerare in modo sicuro una lieve caduta di pressione, una valvola a porta ridotta offre risparmi significativi sia in termini di peso che di ingombro senza compromettere l"integrità complessiva del sistema.
R: La maggior parte delle configurazioni mobili standard sono strettamente bidirezionali. Sigillano efficacemente indipendentemente dalla direzione del flusso del fluido. Tuttavia, alcuni modelli montati su perno o dotati di specifici meccanismi di scarico della pressione sono unidirezionali. È necessario installare queste unità specifiche in base alla freccia di flusso designata stampigliata sul corpo.
R: No. L"utilizzo di configurazioni standard per lo strozzamento continuo provoca una rapida erosione della sede. I media ad alta velocità aggirano in modo aggressivo la sfera interna parzialmente aperta. Questa energia cinetica lava via le sedi in polimero morbido in modo non uniforme, portando direttamente a un catastrofico guasto della tenuta quando sono chiuse.
R: Le temperature criogeniche o estremamente basse causano il rapido restringimento e l"indurimento delle sedi morbide standard. Questa contrazione termica crea spazi vuoti che portano a pericolose perdite. Le applicazioni a bassa temperatura richiedono componenti specializzati come guarnizioni a labbro interne, coperchi estesi per proteggere le baderne e miscele polimeriche specifiche come PCTFE.
