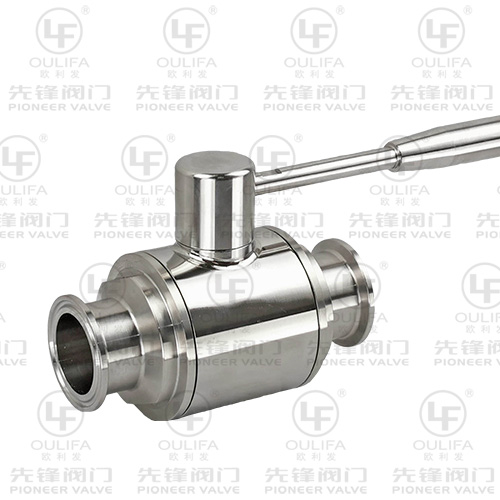

Il bypass dei fluidi e le perdite esterne nelle linee di lavorazione sanitarie comportano costi aggiuntivi nei settori della produzione della birra, dei latticini, dell'estrazione e industriali. Un singolo giunto compromesso porta alla perdita di prodotto, alla contaminazione dei lotti e a tempi di inattività non pianificati che interrompono interi programmi di produzione. Sebbene una connessione con valvola a sfera a tre morsetti sia uno standard industriale per tubazioni modulari e sicure, la sua dipendenza dall'accoppiamento superficiale la rende altamente suscettibile a errori di installazione, cicli termici e stress meccanici. L'interfaccia tra le facce della ferula e la guarnizione richiede un allineamento preciso e una compressione uniforme per mantenere un confine sterile. Quando queste variabili vengono ignorate, il sistema inevitabilmente fallisce sotto pressione.
La diagnosi delle cause profonde di questi guasti, la correzione dei protocolli di installazione e la definizione di rigorose routine di manutenzione elimineranno definitivamente le perdite. Questa guida fornisce una struttura sistematica per proteggere le linee di trasferimento dei fluidi, ottimizzare le prestazioni delle guarnizioni e mantenere l"integrità totale del sistema senza fare affidamento su una forza eccessiva.
Allineamento eccessivo: la maggior parte delle perdite deriva dalla tensione e dal disallineamento delle tubazioni, non da una tenuta insufficiente delle fascette; forzare una connessione compromette la guarnizione.
Integrità della guarnizione: la selezione del profilo elastomero o PTFE corretto è fondamentale; un serraggio eccessivo provoca estrusione, deformazione ed eventuale guasto.
Realtà della manutenzione: i fluidi intrappolati nel corpo della valvola richiedono procedure operative specifiche (come la rotazione di 45 gradi e gli scarichi interni) durante la pulizia per prevenire il congelamento o perdite indotte dalla pressione.
Approvvigionamento dei componenti: l"utilizzo di componenti lavorati con precisione provenienti da un produttore verificato di valvole a sfera sanitarie riduce le variazioni dimensionali che portano a microperdite.
I sistemi di tubazioni sono ambienti dinamici soggetti a vibrazioni, dilatazione termica e shock idraulico. Quando le tubazioni a valle non dispongono di un supporto adeguato, il peso della tubazione in acciaio inossidabile si trasferisce direttamente nel punto più debole della linea. Questo problema viene amplificato quando gli attuatori pneumatici o elettrici pesanti vengono montati direttamente sul corpo della valvola. Il peso combinato crea un braccio di momento che applica sollecitazioni laterali e di taglio alla connessione, provocando direttamente una perdita della valvola a sfera sanitaria.
Lo stress laterale rompe la compressione uniforme della guarnizione. Una connessione a tre morsetti si basa sulla scanalatura interna angolata del morsetto che comprime equamente le due facce della ghiera. Se il tubo cede, la parte inferiore della guarnizione è eccessivamente compressa mentre la parte superiore è sottocompressa. Questo carico irregolare crea percorsi microscopici per la fuoriuscita dei liquidi. Gli operatori spesso tentano di risolvere questo problema stringendo ulteriormente il morsetto. Questa reazione non fa altro che schiacciare il fondo della guarnizione e accelerare il cedimento del materiale. Una diagnosi corretta richiede l"allentamento della fascetta e l"osservazione del comportamento del tubo. Se i tubi si disallineano nel momento in cui viene rilasciata la fascetta, la causa principale della perdita è la tensione delle tubazioni.
Per diagnosticare correttamente la sollecitazione meccanica sul campo, seguire questi passaggi di ispezione:
Allentare il dado del morsetto di tre giri completi.
Osservare le facce della ghiera. Se si separano o si spostano lateralmente, la linea è sotto tensione.
Controllare la distanza dal supporto per tubi più vicino. Il supporto deve trovarsi entro 12 pollici dal gruppo valvola.
Ispezionare la guarnizione per un appiattimento irregolare, che indica un carico decentrato a lungo termine.
Le guarnizioni sono progettate per comprimersi di una percentuale specifica per formare una tenuta. Il superamento di questo limite di compressione attraverso un serraggio eccessivo è una delle principali cause di cedimento del giunto. Gli elastomeri solidi come EPDM e Viton verranno estrusi verso l"esterno nella tubazione o oltre il bordo della ghiera quando schiacciati. Questa estrusione interrompe il percorso del flusso, crea punti di rifugio per i batteri e distrugge l"integrità strutturale della guarnizione. Vedrai spesso dei granelli neri nel flusso del prodotto quando una guarnizione EPDM inizia a lacerarsi a causa della compressione eccessiva.
Le guarnizioni a busta, che presentano un guscio esterno in PTFE su un nucleo in elastomero, sono particolarmente vulnerabili alla deformazione. Il guscio rigido in PTFE può deformarsi o rompersi se viene applicata una pressione non uniforme. Inoltre, l’incompatibilità chimica e il degrado termico portano all’infragilimento delle guarnizioni. Nelle applicazioni di estrazione o produzione di birra ad alta temperatura, l"esposizione di una guarnizione EPDM standard a solventi aggressivi o una prolungata sterilizzazione a vapore provoca l"indurimento, il restringimento o la dissoluzione del materiale. Una volta che l"elastomero perde memoria ed elasticità, non riesce più a compensare la naturale dilatazione e contrazione delle tubazioni metalliche. Il risultato è un gocciolamento persistente che nessuna stretta potrà risolvere.
Gli elementi di fissaggio in acciaio inossidabile sono noti per l"usura. Questa è una forma di saldatura a freddo che si verifica quando due superfici metalliche scivolano l"una contro l"altra sotto carico pesante. Lo strato protettivo di ossido sulle filettature di acciaio inossidabile si raschia, consentendo la fusione dei metalli grezzi. Quando i fili vengono serrati, producono un distinto cigolio e si legano completamente.
Questo legame crea un falso senso di oppressione. L"operatore avverte un"enorme resistenza sulla chiave e presume che il morsetto sia completamente fissato. In realtà, le filettature si sono grippate prima che il morsetto abbia esercitato una pressione sufficiente sulle facce della ghiera. La guarnizione rimane sottocompressa e il giunto perde immediatamente dopo la pressurizzazione. Riconoscere la differenza tra un morsetto serrato correttamente e una filettatura usurata è essenziale per risolvere i problemi delle perdite nelle linee appena assemblate. Se il dado smette di girare improvvisamente prima che le metà del morsetto siano visibilmente unite, hai una filettatura usurata.
Il design meccanico di una valvola a sfera standard crea intrinsecamente una cavità interna isolata. La sfera è dotata di un foro cavo per il passaggio del fluido, ma quando la valvola ruota in posizione chiusa, un piccolo volume di fluido rimane intrappolato nel vuoto tra l"esterno della sfera e l"interno del corpo valvola. Questo fluido intrappolato è completamente isolato dalla pressione della tubazione principale.
Se il fluido intrappolato è soggetto a variazioni di temperatura, si verificano gravi complicazioni. Durante un ciclo CIP (Clean-in-Place) a caldo, il liquido intrappolato si riscalda e si espande. Poiché i liquidi sono incomprimibili, questa espansione termica genera un"enorme pressione interna che supera facilmente la pressione nominale della valvola. Questo picco di pressione localizzato spinge le sedi interne verso l"esterno, distorcendole, o spinge contro le facce della ghiera, causando perdite nella connessione tri-clamp esterna. Al contrario, in ambienti freddi, l’acqua intrappolata può congelarsi ed espandersi. L"espansione del ghiaccio creerà fisicamente il corpo della valvola in acciaio inossidabile o distruggerà permanentemente le sedi in PTFE.
L"eliminazione della tensione sulle tubazioni richiede il rigoroso rispetto dei protocolli di supporto del carico prima che venga effettuata la connessione. I supporti e i supporti per tubi devono essere installati a intervalli calcolati per sostenere l"intero peso della tubazione, del fluido e di qualsiasi hardware collegato. Una regola empirica standard impone di posizionare un supporto strutturale entro sei-dodici pollici da qualsiasi gruppo di valvole automatizzate pesanti. Non è possibile aspettarsi che il labbro sottile della ghiera supporti cinquanta libbre di acciaio inossidabile e fluido.
La sequenza di installazione è fondamentale. Il Tri-Clamp dovrebbe solo proteggere la connessione. Non deve mai essere utilizzato come strumento per riunire tubi disallineati. Prima di applicare la guarnizione e il morsetto, unire manualmente le due facce della ghiera. Dovrebbero accoppiarsi a filo e perfettamente concentrici senza richiedere alcuna forza fisica per tenerli in posizione. Se è necessario spingere, tirare o piegare il tubo per allineare le boccole, è necessario tagliare nuovamente, saldare o supportare nuovamente la tubazione. Il raggiungimento di uno stato di riposo a stress zero è il fondamento assoluto di un giunto a prova di perdite.
L"adattamento del materiale della guarnizione al fluido di processo, alla temperatura e al regime di pulizia previene il cedimento prematuro del materiale. La standardizzazione su un tipo di guarnizione per un intero impianto spesso porta a guasti localizzati in zone di applicazione aggressive. Comprendere le proprietà specifiche di ciascun materiale garantisce l"integrità del giunto a lungo termine.
Materiale | Intervallo di temperatura | Resistenza chimica | I migliori casi d"uso delle applicazioni |
|---|---|---|---|
EPDM | Da -30°F a 300°F | Ottimo per acqua, vapore, acidi deboli. Scarso per gli oli. | Linee standard per produzione di birra, prodotti lattiero-caseari e acqua calda/CIP in generale. |
FKM (Vitone) | Da -20°F a 400°F | Eccellente per oli, carburanti e molti prodotti chimici. | Estrazione botanica, oli essenziali, processi ad alta temperatura. |
PTFE solido | -100 ° F a 450 ° F. | Resistenza chimica quasi universale. Bassa comprimibilità. | Solventi aggressivi, prodotti chimici CIP aggressivi, temperature estreme. |
Busta in PTFE | Da -20°F a 400°F | Elevata resistenza chimica con comprimibilità dell"elastomero. | Applicazioni che richiedono resistenza chimica ma necessitano di flessibilità. |
Per le operazioni che coinvolgono solventi aggressivi, estrazione botanica o prodotti chimici CIP altamente aggressivi, l'implementazione di una valvola a sfera sanitaria in PTFE abbinata a solide guarnizioni in PTFE fornisce l'inerzia chimica necessaria. Sebbene il PTFE solido richieda un'applicazione di coppia più precisa a causa della sua mancanza di elasticità, non degraderà, rigonfierà o contaminerà il prodotto in caso di esposizione chimica estrema. È necessario assicurarsi che la tubazione sia perfettamente allineata quando si utilizza PTFE solido, poiché il materiale non si comprimerà per riempire spazi irregolari come farà l'EPDM.
Affidarsi a congetture precise garantisce una compressione incoerente attraverso le linee del fluido. Diversi stili di morsetto richiedono valori di coppia specifici per ottenere la tenuta ottimale senza schiacciare la guarnizione. I morsetti a cerniera singola, i morsetti a doppia cerniera e i morsetti imbullonati ad alta pressione distribuiscono tutti la forza in modo diverso sulla faccia della ghiera.
L"implementazione di un protocollo per chiave dinamometrica calibrata elimina gli errori dell"operatore. Per le guarnizioni in elastomero standard, i requisiti di coppia variano generalmente tra 25 e 30 pollici-libbre. Le guarnizioni solide in PTFE possono richiedere fino a 50 pollici-libbre per ottenere una tenuta adeguata a causa della loro rigidità. Consultare sempre le linee guida specifiche sulla coppia fornite dal produttore del morsetto e della guarnizione. Una coppia eccessiva di un morsetto a cerniera singola causerà l"allungamento delle cerniere, rovinando permanentemente la capacità del morsetto di mantenere la pressione.
Per garantire un"applicazione precisa della coppia e prevenire il grippaggio della filettatura, le squadre di manutenzione devono applicare un composto antigrippaggio per uso alimentare o una pasta di Teflon alle filettature esterne del meccanismo di bloccaggio. Questa lubrificazione riduce l"attrito, consentendo al dado di girare agevolmente e di tradurre la forza di rotazione direttamente in forza di serraggio. Una filettatura lubrificata garantisce che quando la chiave dinamometrica scatta, le facce della ghiera siano effettivamente compresse al valore specificato.
La gestione della cavità interna di una valvola a sfera durante la pulizia e la sanificazione è obbligatoria per prevenire perdite indotte dalla pressione e crescita batterica. Poiché la valvola chiusa intrappola il fluido, il flusso CIP standard non pulirà l'esterno della sfera o le pareti interne del corpo valvola. La soluzione è il protocollo di spurgo a 45 gradi. L'implementazione di questa tecnica protegge ogni valvola sanitaria tri-clamp della vostra struttura.
Durante il ciclo di pulizia, gli operatori devono ruotare manualmente la maniglia della valvola in una posizione parzialmente aperta di 45 gradi. In questo orientamento, il foro della sfera è esposto alla cavità interna del corpo. Ciò consente al fluido CIP ad alta velocità di fluire attraverso lo spazio morto, lavando via le particelle e igienizzando le superfici interne.
Dopo il lavaggio del liquido, il sistema deve essere soffiato dall"interno utilizzando aria compressa o gas inerte mentre la valvola rimane ad un angolo di 45 gradi. Questo scoppio interno evacua tutto il liquido rimanente dalla cavità. Lasciare la valvola in questa posizione durante i tempi di inattività del sistema garantisce che nessun fluido rimanga intrappolato e possa congelarsi, espandersi o ospitare la crescita microbica. Questa semplice abitudine operativa protegge le sedi interne e la connessione esterna a tre morsetti da picchi di pressione catastrofici.
Sebbene lo spurgo a 45 gradi migliori significativamente la pulizia in linea, le valvole a sfera multipezzo standard sono intrinsecamente difficili da disinfettare completamente senza smontarle. Particelle fluide e microscopiche possono migrare dietro le sedi in PTFE e nella filettatura del gruppo del corpo valvola. Nel tempo, questo accumulo compromette le guarnizioni interne e crea un vettore per la contaminazione del lotto.
La vera sanificazione nelle applicazioni critiche richiede uno smontaggio fisico Clean-Out-of-Place (COP). Le strutture devono stabilire un programma rigoroso per rimuovere completamente la valvola dalla linea, svitare le sezioni del corpo e ispezionare fisicamente le sedi interne e le guarnizioni. Durante questo smontaggio, gli operatori dovrebbero cercare rigature sulla sfera, deformazione delle sedi in PTFE e appiattimento delle guarnizioni della ghiera. Tutti i componenti che mostrano segni di usura devono essere sostituiti prima del rimontaggio per garantire una tenuta a prova di perdite al momento della reinstallazione.
Nonostante le esigenze di manutenzione, le valvole a sfera rimangono indispensabili per condizioni di processo specifiche. Offrono un percorso del flusso a passaggio completo e senza ostacoli che si traduce in una caduta di pressione praticamente nulla attraverso la valvola. Questa caratteristica è fondamentale quando si trasferiscono fluidi altamente viscosi, sciroppi pesanti o prodotti contenenti particelle di grandi dimensioni che ostruirebbero altri tipi di valvole.
Inoltre, per i sistemi che utilizzano il line pigging sono necessarie valvole a sfera. Un pig della tubazione può passare direttamente attraverso una valvola a sfera sanitaria a tre morsetti completamente aperta senza ostruzioni, consentendo il recupero completo del prodotto e la pulizia meccanica della linea. Se il vostro processo richiede un rigoroso isolamento on/off, portate elevate e la capacità di gestire fluidi abrasivi o viscosi senza restrizioni di flusso, il mantenimento dell'architettura della valvola a sfera non è negoziabile.

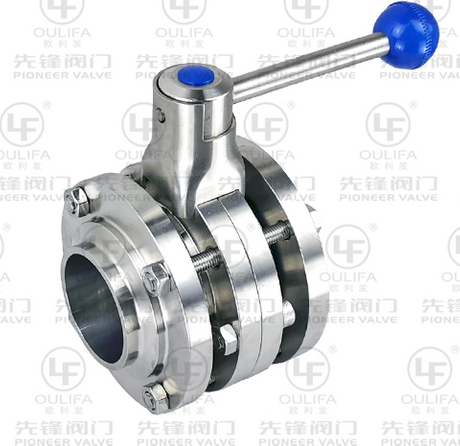

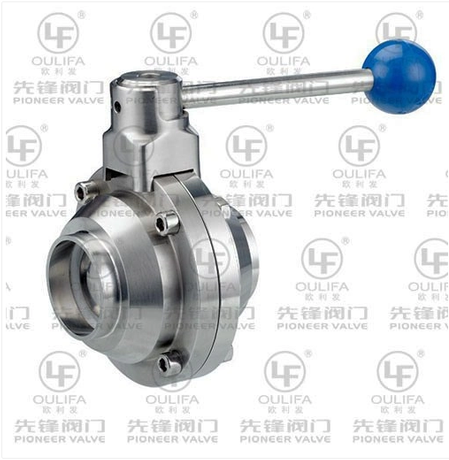

Negli scenari in cui le perdite croniche persistono a causa delle complessità della pulizia, il passaggio alle valvole a farfalla rappresenta una valida alternativa. Le valvole a farfalla presentano un design estremamente aerodinamico con un disco centrale che ruota per bloccare o consentire il flusso. Fondamentalmente, non possiedono una cavità interna isolata. Ciò elimina il rischio di fluido intrappolato, scoppi di dilatazione termica e la necessità del protocollo di spurgo a 45 gradi.
Le valvole a farfalla sono eccezionalmente facili da pulire sul posto e raramente richiedono uno smontaggio manuale completo per la sanificazione. Tuttavia, questa transizione comporta dei compromessi concettuali. Il disco centrale rimane nel percorso del flusso anche quando è completamente aperto, creando una minore restrizione del flusso e una caduta di pressione misurabile. Inoltre, le valvole a farfalla hanno generalmente valori di pressione massima inferiori rispetto alle valvole a sfera per carichi pesanti. Gli ingegneri di processo devono valutare la facilità del CIP rispetto ai requisiti idraulici della linea del fluido specifica.
La precisione dimensionale della faccia della ghiera determina il successo della connessione tri-clamp. Variazioni microscopiche nel processo di lavorazione portano a una compressione irregolare della guarnizione e a inevitabili perdite. Controllare un produttore di valvole a sfera sanitarie richiede di andare oltre le specifiche di base e di richiedere prove di ingegneria di precisione.
Produttori rinomati aderiscono rigorosamente agli standard sanitari 3A, garantendo che la geometria interna sia priva di fessure e che la finitura superficiale soddisfi esatte specifiche di rugosità media (Ra). In genere, una finitura sanitaria richiede un Ra di 32 micropollici o migliore. Per ogni componente devono essere disponibili rapporti di prova sui materiali verificabili (MTR), che tracciano l"esatta composizione chimica dell"acciaio inossidabile per garantire la resistenza alla corrosione e l"integrità strutturale sotto pressione.
La miscelazione e l"abbinamento di componenti di vari fornitori aftermarket introduce l"impilamento delle tolleranze. Una ghiera di un fornitore può avere un angolo della faccia o una profondità della scanalatura leggermente diversa rispetto a un morsetto di un altro. Quando questi componenti non corrispondenti vengono assemblati, la guarnizione è soggetta a forze irregolari, aumentando drasticamente la probabilità di guasto.
La standardizzazione su una valvola a sfera sanitaria OEM garantisce che il corpo della valvola, le ghiere, le sedi interne e i kit di sostituzione siano progettati per funzionare come un'unità coesa. I componenti OEM sono lavorati secondo precise tolleranze proprietarie, garantendo un accoppiamento a filo sulla faccia della ghiera. Eliminando le variabili del mercato post-vendita e le parti contraffatte, le strutture possono ottenere tenute prevedibili e ripetibili sull'intera rete di tubazioni.
Prevenire le perdite nelle linee di lavorazione sanitarie richiede un approccio olistico che dia priorità all"allineamento meccanico, alla scienza dei materiali e alla disciplina operativa. Il semplice serraggio ulteriore di una fascetta che perde è una misura reattiva che accelera il guasto del componente. Le soluzioni permanenti richiedono un supporto adeguato delle tubazioni per eliminare lo stress da taglio, un"applicazione accurata della chiave dinamometrica per garantire una compressione uniforme della guarnizione e una gestione rigorosa della cavità durante i cicli di pulizia.
Intraprendere le seguenti azioni per proteggere le linee di trasferimento dei fluidi:
Condurre un controllo fisico di tutti i supporti delle tubazioni per garantire che non grava alcun peso sulle connessioni della valvola.
Implementate il protocollo di spurgo interno a 45 gradi nelle vostre procedure operative standard per tutti i cicli CIP.
Calibrare tutte le chiavi dinamometriche per la manutenzione e imporre l"uso di antigrippaggio per uso alimentare sulle filettature dei morsetti.
Consultare un produttore certificato per passare a sostituti in PTFE ad alte prestazioni se è presente degradazione chimica.
R: I fluidi CIP ad alta temperatura provocano l"espansione termica delle tubazioni in acciaio inossidabile e del materiale della guarnizione. Questa rapida espansione e la successiva contrazione spostano il carico di compressione sull’articolazione. Se il morsetto è stato serrato a freddo, il ciclo termico può allentare la connessione. Serrare nuovamente i morsetti una volta che il sistema raggiunge la temperatura operativa spesso risolve questo problema.
R: No. Il nastro in teflon è strettamente progettato per sigillare le connessioni dei tubi filettati NPT. L"applicazione di nastro adesivo sulla faccia della ghiera a tre morsetti impedirà alla guarnizione di posizionarsi correttamente e garantirà una perdita. Tuttavia, sulle filettature esterne del meccanismo di bloccaggio è necessario utilizzare pasta di teflon o antigrippante per uso alimentare per evitare grippaggi.
R: È necessario serrare un morsetto finché la guarnizione non è saldamente posizionata e compressa in modo uniforme, senza rigonfiamenti o fuoriuscite oltre il bordo della ghiera. Affidarsi a una chiave dinamometrica calibrata è la migliore pratica. Le guarnizioni in elastomero standard richiedono in genere una coppia da 25 a 30 pollici-libbre, mentre le guarnizioni in PTFE solido possono richiedere fino a 50 pollici-libbre.
R: Si verificano perdite interne quando il fluido bypassa la sfera chiusa. Ciò è tipicamente causato da sedi interne rigate danneggiate da particelle abrasive nella linea del fluido. Può anche derivare da un degrado termico, da un attacco chimico da fluidi incompatibili o da un attuatore che non riesce a ruotare completamente la sfera nella posizione chiusa.
R: È necessario ruotare la maniglia della valvola ad un angolo di 45 gradi durante il processo di drenaggio e sanificazione. Questa posizione parzialmente aperta espone la cavità interna. Una volta in questa posizione, soffiare il sistema dall"interno utilizzando aria compressa o gas per eliminare tutto il liquido intrappolato prima che possa congelarsi o espandersi.
R: Dipende dall"applicazione. Gli elastomeri solidi come EPDM o Viton offrono flessibilità e sigillabilità superiori per i processi standard. Le guarnizioni a busta in PTFE forniscono un"eccellente resistenza chimica ai solventi aggressivi, ma presentano un rischio maggiore di deformazione se serrate eccessivamente o sottoposte a sollecitazioni irregolari delle tubazioni.
