Descrizione
Ambito di applicazione | 105~6,7×10 -5Pa（Serie GI/GIQ/GID） |
|---|---|
Tasso di perdita della valvola | ≤1,3×10 -5Pa.L/S |
Temperatura media | -25~+80ºC (NBR) -30~+150ºC (Viton) |
Stato dell"installazione | Qualunque |
Angolo di apertura e chiusura (manuale) | 0~90° (serie GI) |
Pressione dell"aria (attuatore pneumatico) | 0,4~0,6 MPa (serie GIQ) |
Tempo di funzionamento (attuatore elettrico) | Anni "10, "20, "30 (serie GID) |
Alimentazione elettrica | Generalmente:AC220V/50HZ Opzionale: AC110V, DC24V |
Corpo, disco, stelo | Acciaio al carbonio, acciaio inossidabile |
Foca | NBR, Viton |

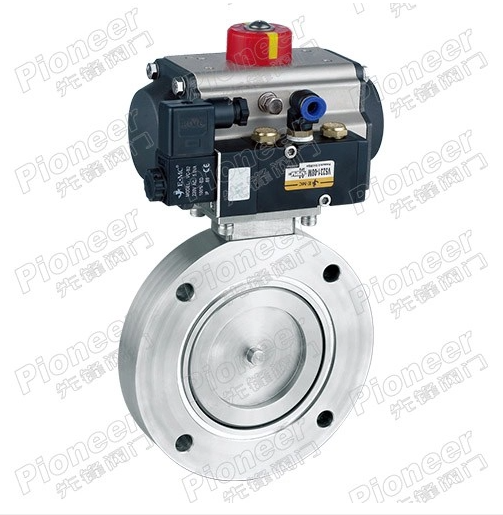

La nostra valvola a farfalla pneumatica per alto vuoto serie GIQ è un dispositivo di controllo del flusso specializzato progettato esclusivamente per l'apertura, la chiusura e la regolazione del flusso d'aria del vuoto nei sistemi di vuoto industriali. Progettata per l'uso con aria e gas non corrosivi, questa valvola offre un controllo on/off affidabile e ad alta velocità con un'eccezionale conduttività del flusso, rendendola la scelta ideale per la gestione automatizzata del processo del vuoto.
Il principio di funzionamento di questa valvola a farfalla pneumatica per vuoto si basa su un elemento di chiusura del disco progettato con precisione, ruotato di 0-90 gradi tramite lo stelo della valvola per aprire o chiudere il percorso del flusso. La valvola è azionata da aria compressa, con un dispositivo elettromagnetico integrato che reindirizza il flusso d'aria per controllare la rotazione dell'attuatore pneumatico, che a sua volta guida il disco della valvola nella posizione completamente aperta o completamente chiusa. L'attuatore è disponibile in configurazioni con ritorno a molla a doppio effetto o a semplice effetto e può essere abbinato a un posizionatore intelligente per accettare segnali di controllo esterni per un controllo modulante preciso del flusso d'aria a vuoto. È possibile aggiungere elettrovalvole e indicatori di posizione opzionali per consentire il funzionamento remoto completamente automatizzato e il monitoraggio dello stato in tempo reale.
L"attuatore pneumatico integrato offre cicli di apertura e chiusura rapidi e ripetibili, con opzioni di configurazione flessibili per soddisfare le vostre esigenze di processo. Gli attuatori a doppio effetto forniscono una coppia costante per applicazioni a ciclo elevato, mentre gli attuatori a semplice effetto con ritorno a molla garantiscono un funzionamento a prova di guasto in caso di perdita di alimentazione d"aria. I posizionatori intelligenti opzionali consentono un controllo modulante preciso, adattandosi ai requisiti variabili del processo del vuoto.
Con un tasso di perdita massimo di ≤1,3 ×10⁻⁵ Pa·L/S, questa valvola a farfalla pneumatica per alto vuoto offre una chiusura a tenuta di bolle che soddisfa i rigorosi requisiti prestazionali dei sistemi per alto vuoto, impedendo l'ingresso di aria e mantenendo livelli di vuoto costanti per i processi critici.
Il corpo, il disco e lo stelo della valvola sono disponibili sia in acciaio al carbonio che in acciaio inossidabile, con opzioni di materiali di tenuta tra cui NBR e Viton per soddisfare le vostre esigenze di temperatura e compatibilità dei fluidi. La struttura robusta garantisce una lunga durata anche in funzionamento industriale continuo, con esigenze di manutenzione minime.
La valvola supporta l"installazione in qualsiasi orientamento, con un ingombro compatto che si adatta perfettamente a layout di tubazioni per vuoto con vincoli di spazio. Un"ampia gamma di accessori opzionali consente la completa personalizzazione per l"integrazione con i sistemi di controllo di processo esistenti, senza necessità di modifiche estese.
Questa valvola a farfalla pneumatica per alto vuoto per gas non corrosivo è ampiamente utilizzata nei sistemi di vuoto industriali in diversi settori, tra cui la produzione di forni a vuoto, apparecchiature di rivestimento sotto vuoto, produzione di componenti elettronici, sistemi di trattamento del gas per la protezione ambientale, trattamento dell'aria industriale, lavorazione di gas chimici, macchinari per l'imballaggio e sistemi di tubazioni per vuoto industriali generali. È la scelta preferita per le applicazioni che richiedono un controllo automatizzato e affidabile del flusso d'aria sotto vuoto, come la lavorazione batch sotto vuoto, i sistemi di essiccazione sotto vuoto e i sistemi di recupero del gas a circuito chiuso.
Pioneer Valve è un produttore affidabile di valvole per vuoto ad alte prestazioni, con decenni di esperienza nella fornitura di soluzioni di controllo del vuoto su misura per team di ingegneria industriale e produttori di apparecchiature in tutto il mondo. Offriamo supporto completo end-to-end, dalla consulenza tecnica pre-vendita per aiutarvi a specificare la configurazione perfetta della valvola per il vostro sistema per vuoto, all"integrazione di accessori personalizzati e al supporto tecnico post-vendita. Ogni valvola viene sottoposta a rigorosi test sulle prestazioni del vuoto e sulla pressione prima della spedizione per garantire un funzionamento coerente e affidabile sul campo, con termini di consegna flessibili, capacità di produzione personalizzate e supporto globale reattivo per soddisfare le tempistiche del progetto e le esigenze operative.
Questa valvola è progettata specificatamente per l"uso con aria e gas non corrosivi, rendendola ideale per sistemi di vuoto industriali e applicazioni di trattamento del gas.
L"attuatore pneumatico richiede una pressione dell"aria di alimentazione compresa tra 0,4 e 0,6 MPa per il funzionamento standard, compatibile con la maggior parte dei sistemi di aria compressa industriali.
Sì, se abbinata a un posizionatore intelligente opzionale, questa valvola a farfalla pneumatica per vuoto può supportare un controllo modulante preciso del flusso d'aria del vuoto, oltre al funzionamento on/off standard.
La valvola è disponibile sia con attuatori pneumatici a doppio effetto che con attuatori con ritorno a molla a semplice effetto per un funzionamento a prova di guasto, con opzioni personalizzabili per soddisfare i requisiti di sicurezza del processo.
