Come scegliere e installare una valvola a sfera Tri Clamp?

Il controllo del flusso in ambienti igienici comporta elevate sfide operative. Una singola connessione della valvola compromessa provoca contaminazione del lotto, lunghi tempi di inattività o gravi rischi per la sicurezza. Gli ingegneri delle strutture e i responsabili degli approvvigionamenti affrontano la sfida di specificare la giusta configurazione della valvola per una specifica fluidodinamica. È necessario garantire un"integrazione perfetta nelle condutture sanitarie esistenti mantenendo rigorosi standard igienici. Dimensionamento improprio, materiali del sedile errati o tecniche di installazione imperfette portano a gambe morte, perdite e usura prematura. Il sistema a tre morsetti offre vantaggi distinti per la lavorazione sanitaria. Permette un rapido montaggio e smontaggio per la pulizia ordinaria. Elimina le fessure filettate dove si riproducono i batteri. Fornisce una tenuta affidabile e uniforme lungo il percorso del fluido. La valutazione, la specifica e l"esecuzione di un"installazione richiedono un approccio sistematico e ingegneristico. Il rispetto di protocolli rigorosi garantisce affidabilità a lungo termine, prevenzione delle perdite e piena conformità normativa.

• Il dimensionamento di precisione non è negoziabile: il dimensionamento del triplo morsetto è determinato dal diametro esterno (OD) del tubo, non dal diametro della flangia. I componenti non corrispondenti garantiscono perdite.

• La selezione dei materiali favorisce la longevità: specificare il grado di acciaio inossidabile corretto (304 rispetto a 316L) e il materiale della sede (ad es. PTFE, EPDM) in base alla temperatura del processo e all"esposizione chimica è fondamentale per la compatibilità Clean-In-Place (CIP).

• L"installazione determina le prestazioni: il corretto collegamento della valvola a sfera sanitaria si basa sull"esatto allineamento della ghiera, sul corretto posizionamento della guarnizione e sull"applicazione precisa della coppia per prevenire l"estrusione della guarnizione, rotture meccaniche e accumulo di batteri.

• La tracciabilità del fornitore è importante: la collaborazione con un produttore certificato di valvole a sfera sanitarie garantisce la tracciabilità dei materiali (MTR) e la conformità agli standard 3-A, FDA o ASME BPE.

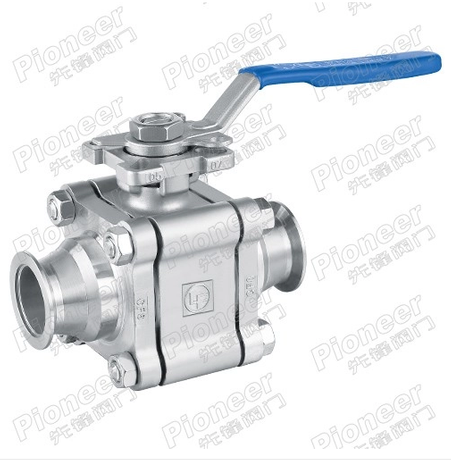

Definizione dei criteri di successo per una valvola a sfera tri-clamp sanitaria

Un gruppo sanitario completo richiede componenti specifici che lavorino in perfetta armonia. Non è possibile mischiare e abbinare raccordi industriali con linee igieniche. L"anatomia di una connessione corretta comprende quattro elementi primari che devono allinearsi perfettamente per mantenere un confine sterile.

1. Il corpo della valvola è dotato di estremità della ghiera integrate lavorate con tolleranze precise.

2. Boccole per tubi di accoppiamento saldate direttamente alla linea di processo esistente.

3. Una guarnizione elastomerica posizionata a filo tra le facce della ghiera per creare la tenuta.

4. Un morsetto meccanico specializzato che avvolge le flange per comprimere la guarnizione.

Le valvole industriali in genere si basano su connessioni filettate o flange standard. Questi metodi tradizionali creano fessure microscopiche e superfici irregolari. I batteri si moltiplicano rapidamente in queste zone morte, rendendo quasi impossibile la sterilizzazione. Un vero design sanitario elimina completamente le fessure interne. Utilizza finiture interne altamente lucidate, che in genere misurano da 15 a 20 Ra, per prevenire l"adesione del particolato. Le estremità a tre morsetti consentono uno smontaggio rapido e senza attrezzi. I tecnici smontano la linea per l"ispezione manuale o il test con tampone in pochi minuti.

Gli ingegneri bilanciano i requisiti del coefficiente di flusso (Cv) con la rigorosa conformità igienica. Le linee di processo richiedono portate specifiche per mantenere l"efficienza della produzione. I design a passaggio totale prevengono cadute di pressione indesiderate attraverso la valvola. Consentono il passaggio del fluido senza ostacoli, riducendo al minimo lo stress di taglio su supporti sensibili come prodotti lattiero-caseari o prodotti farmaceutici liquidi. Questo percorso senza ostacoli supporta i processi Clean-In-Place (CIP) e Sterilization-In-Place (SIP). Le soluzioni detergenti scorrono ad alta velocità per pulire efficacemente le superfici interne.

Le specifiche del materiale determinano la durata della valvola. L'acciaio inossidabile standard 304 è adatto ad applicazioni generiche nel settore alimentare e delle bevande in cui l'esposizione alla corrosione rimane minima. Tuttavia, una valvola a sfera sanitaria in acciaio inossidabile fuso da 316L è in grado di gestire ambienti impegnativi. L'aggiunta di molibdeno nell'acciaio 316L offre una resistenza superiore ai cloruri e ai detergenti chimici aggressivi. Rimane lo standard per la produzione farmaceutica, ambienti altamente corrosivi e sistemi idrici ad elevata purezza.

Valutazione delle configurazioni della valvola a sfera Tri Clamp

Gli schemi delle tubazioni e il percorso del processo determinano la configurazione necessaria della valvola. Le applicazioni di intercettazione in linea standard richiedono un design semplice a 2 vie. Queste valvole avviano o arrestano il flusso lungo un singolo asse. Le applicazioni di deviazione del flusso si basano su valvole a 3 vie per gestire il complesso percorso dei fluidi. Gli ingegneri specificano le configurazioni con porta a T o porta a L per dirigere i fluidi in modo accurato. Una porta a T miscela i fluidi provenienti da due fonti o divide una fonte in due linee. Una porta a L devia il flusso da un ingresso comune a una delle due uscite separate senza creare rami morti.

Le valvole a sfera standard contengono spazi vuoti tra la sfera e il corpo della valvola. Il fluido entra in queste cavità durante il normale funzionamento. Il mezzo intrappolato ristagna, si degrada e ospita la crescita batterica. I sedili pieni di cavità o incapsulati riempiono completamente questo vuoto. Speciali inserti in PTFE incapsulano la sfera, impedendo qualsiasi intrappolamento di liquidi. Le rigorose applicazioni sanitarie impongono sedili incapsulati per mantenere il controllo microbiologico. Non è possibile gestire una linea lattiero-casearia o farmaceutica con posti standard.

I metodi di attuazione dipendono dal livello di automazione del processo. Il funzionamento manuale utilizza maniglie di bloccaggio per un isolamento semplice e poco frequente. Gli operatori bloccano fisicamente la maniglia per impedirne l'apertura accidentale durante la manutenzione. I sistemi automatizzati richiedono attuatori pneumatici o elettrici da integrare con i pannelli di controllo centrali. Gli ingegneri valutano i meccanismi di sicurezza per le valvole automatizzate. Gli attuatori pneumatici con ritorno a molla si chiudono automaticamente in caso di perdita d'aria o di potenza, fissando la linea. Gli attuatori a doppio effetto richiedono aria compressa sia per l'apertura che per la chiusura, offrendo un controllo preciso ma privi di un sistema di sicurezza meccanico. La specifica di una valvola a sfera tri-clamp sanitaria con una base di montaggio ISO 5211 semplifica l'installazione dell'attuatore.

Dimensionamento della connessione della valvola a sfera sanitaria

Gli standard di settore presentano una trappola di dimensionamento comune che spesso ritarda le installazioni. Una da 1,5 pollici valvola a sfera tri-clamp corrisponde direttamente al diametro esterno (OD) di un tubo da 1,5 pollici. Tuttavia, la flangia effettiva della ghiera su quella valvola misura quasi 2 pollici sulla faccia. Gli installatori alle prime armi misurano la superficie della flangia con calibri e ordinano parti errate e sovradimensionate. Le dimensioni della guarnizione devono corrispondere perfettamente al diametro esterno del tubo designato, non alla larghezza della flangia. I componenti non corrispondenti causano perdite immediate e gravi ostruzioni del flusso.

La selezione del materiale corretto per la guarnizione richiede la valutazione dei limiti termici e dell'esposizione chimica. Una connessione impeccabile della valvola a sfera sanitaria dipende dalla capacità dell'elastomero di resistere a cicli CIP e SIP ripetuti senza degradarsi.

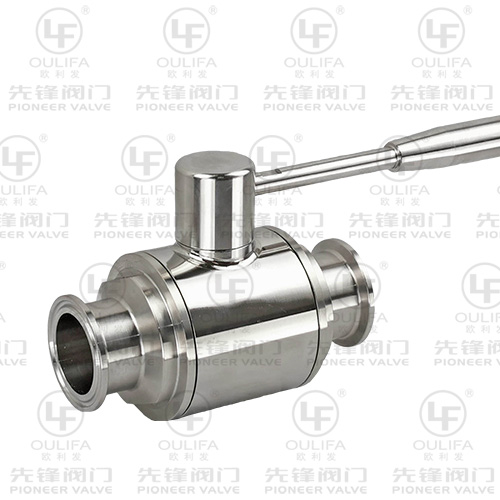

Guida passo passo all"installazione della valvola a sfera sanitaria

Le tubazioni esistenti potrebbero non avere le estremità sanitarie necessarie per un retrofit diretto. I tecnici eseguono una saldatura orbitale precisa per fissare le ghiere in acciaio inossidabile ai tubi scoperti. La saldatura orbitale garantisce un cordone interno liscio, uniforme e senza ossidazioni. È necessario spurgare l"interno del tubo con gas argon durante la saldatura per evitare lo zucchero. La successiva passivazione ripristina lo strato protettivo di ossido di cromo sulla zona termicamente alterata. Questo trattamento chimico mantiene l"integrità igienica e previene la verniciatura prematura prima ancora che la valvola venga montata.

Un"accurata ispezione pre-installazione previene catastrofici errori di avvio. Ispezionare le porte della valvola, le superfici delle sedi e le facce della ghiera sotto una luce intensa. Cerca graffi microscopici, sbavature di lavorazione o detriti estranei rimasti dalla spedizione. Azionare più volte la valvola disinstallata da completamente aperta a completamente chiusa. Questo ciclo a secco garantisce un azionamento regolare, verifica l"allineamento della maniglia e rimuove eventuali residui di polvere di fabbrica.

L'accoppiamento della valvola alla tubazione richiede una rigorosa precisione meccanica. Seguire questi passaggi per una corretta installazione della valvola a sfera sanitaria :

1. Pulire entrambe le facce della ghiera con alcol isopropilico e un panno privo di lanugine per rimuovere l"olio.

2. Posizionare la guarnizione elastomerica sulla ghiera del tubo. Assicurarsi che il bordo interno della guarnizione sia perfettamente inserito nella scanalatura della ghiera.

3. Avvicinare il corpo della valvola al tubo. Allineare la ghiera della valvola con la guarnizione.

4. Centrare perfettamente la guarnizione flangiata tra le due facce della virola. Il diametro interno della guarnizione deve essere esattamente allineato al foro del tubo.

5. Sostenere la tubazione adiacente con ganci rigidi. Eliminare ogni stress meccanico sul corpo valvola. Il peso della tubazione appesa alla valvola distorce il corpo e porta a rotture premature della guarnizione.

6. Avvolgere il morsetto attorno alle flange accoppiate. Assicurarsi che il profilo del morsetto catturi entrambi gli angoli della ghiera in modo uniforme.

7. Stringere manualmente il dado del morsetto fino a quando non è ben saldo.

8. Applicare la coppia finale utilizzando una chiave calibrata. I dadi ad alette standard richiedono in genere una coppia da 25 a 30 pollici-libbre. Le fascette imbullonate ad alta pressione richiedono valori di coppia specifici indicati nel manuale del produttore.

Un serraggio eccessivo è un errore comune che causa l"estrusione della guarnizione. L"elastomero si schiaccia nel percorso del fluido, creando un grave rischio di contaminazione e limitando il flusso. Selezionare il tipo di morsetto corretto per i parametri di processo. I morsetti a cerniera singola sono adatti per applicazioni standard a bassa pressione. I morsetti imbullonati a doppia cerniera o ad alta pressione gestiscono cicli SIP rigorosi e pressioni di linea elevate.

Verificare l"installazione attraverso rigorosi test post-installazione. Condurre test di pressione idrostatica utilizzando acqua purificata per identificare perdite evidenti. Eseguire un ciclo a secco della valvola sotto la pressione totale del sistema per verificare che l"attuatore fornisca una coppia sufficiente. Eseguire un"esecuzione iniziale di convalida CIP per confermare l"integrità della tenuta in condizioni di stress termico e esposizione chimica.

Risoluzione dei problemi e prevenzione delle perdite

Diagnosticare le perdite immediatamente dopo l"avvio del sistema per prevenire perdite estese di prodotto. Controllare prima la tensione del morsetto, poiché le vibrazioni allentano i dadi ad alette standard. Ispezionare l"esterno del giunto per verificare l"eventuale presenza di umidità o accumulo di sale. Un pianto lento spesso indica una guarnizione schiacciata o una faccia della ghiera graffiata. Il gocciolamento rapido solitamente indica un grave disallineamento o una guarnizione sottodimensionata.

La distinzione tra guasto della guarnizione e bloccaggio irregolare richiede un"attenta osservazione. Una guarnizione posizionata in modo errato pizzica quando il morsetto si stringe, compromettendo la tenuta. Tuttavia, il disallineamento del tubo impone una coppia eccessiva sull"intera connessione. Se la tubazione si avvicina alla valvola in un angolo, il morsetto non può tirare le ghiere a filo. Questa distorsione meccanica rompe il sigillo indipendentemente dalla qualità della guarnizione. Il riallineamento dei supporti dei tubi è l"unica soluzione permanente. Non tentare di riparare una perdita di disallineamento stringendo eccessivamente il morsetto. Ciò distrugge la guarnizione e danneggia le facce della ghiera.

Le fluttuazioni di temperatura durante il SIP causano l"allentamento dei morsetti standard nel tempo. L"acciaio inossidabile si espande durante la sterilizzazione a vapore e si contrae durante la fase di raffreddamento. Questo ciclo termico comprime l"elastomero e riduce la forza di serraggio. Richiede un serraggio di routine come parte di un programma di manutenzione preventiva. Morsetti specializzati a molla compensano automaticamente i cicli termici, mantenendo una pressione costante sulla guarnizione.

Approvvigionamento: scelta di un produttore di valvole a sfera sanitarie

La conformità normativa richiede una documentazione non negoziabile da parte del fornitore. Richiedi rapporti sui test sui materiali (MTR) per tutti i componenti metallici per verificare l"esatta composizione chimica del lotto riscaldato. Verificare i certificati degli elastomeri approvati dalla FDA per tutte le guarnizioni e le sedi. Cerca l"autorizzazione ufficiale degli standard sanitari 3-A per garantire che il design soddisfi i criteri igienici riconosciuti.

Un rinomato produttore di valvole a sfera sanitarie fornisce una documentazione tecnica chiara e accessibile. Forniscono manuali di manutenzione completi e procedure operative standard (SOP). Questi documenti guidano i tecnici della struttura nella ricostruzione, nella risoluzione dei problemi e nella pulizia di modelli di valvole specifici. La mancanza di supporto tecnico porta a una manutenzione inadeguata e a una durata di vita ridotta delle valvole.

Le valvole standard disponibili in commercio non si adattano a tutte le applicazioni specializzate. Potrebbe essere necessario collaborare con un fornitore di valvole a sfera sanitarie OEM per costruzioni complesse. Gli OEM accettano dimensioni faccia a faccia personalizzate per sostituire apparecchiature obsolete senza dover ripetere le tubazioni. Forniscono cuscinetti di montaggio di attuazione specializzati per sistemi di controllo proprietari. Ottengono finiture superficiali specifiche, come l'elettrolucidatura 15 Ra, richiesta per i mezzi farmaceutici ultra puri.

Le importazioni a basso costo comportano costi operativi nascosti che superano di gran lunga i risparmi iniziali. Collabora con un produttore che garantisce la rigorosa tracciabilità dei lotti. Tolleranze di lavorazione costanti prevengono problemi di installazione e garantiscono l"intercambiabilità delle parti. I kit di guarnizioni sostitutive prontamente disponibili riducono al minimo i tempi di inattività durante gli interventi di manutenzione ordinaria.

Conclusione

1. Misura il diametro esterno (OD) del tuo tubo esistente utilizzando calibri digitali per confermare l"esatta dimensione della ghiera richiesta prima di ordinare i componenti.

2. Effettua un controllo incrociato della temperatura Clean-In-Place (CIP) e delle concentrazioni di sostanze chimiche della tua struttura con le tabelle di compatibilità degli elastomeri per selezionare il materiale corretto per la guarnizione.

3. Richiedi al tuo fornitore i report sui test dei materiali (MTR) e i certificati di conformità FDA prima di finalizzare qualsiasi ordine di acquisto.

4. Calibrare le chiavi dinamometriche ai pollici-libbre specificati dal produttore prima di iniziare l"installazione fisica per evitare l"estrusione della guarnizione.

FAQ

D: Qual è la differenza tra una valvola a sfera standard e una valvola a sfera tri-clamp sanitaria?

R: Una valvola a sfera standard utilizza connessioni filettate o flangiate, creando fessure in cui si riproducono i batteri. Una valvola a sfera sanitaria a tre morsetti presenta superfici interne altamente lucidate, estremità a tre morsetti per un rapido smontaggio e sedi riempite con cavità. Questi elementi di progettazione impediscono l"intrappolamento di liquidi e consentono una pulizia e una sterilizzazione efficaci.

D: Come si misura un raccordo tri-clamp per una valvola a sfera?

R: Si misura il diametro esterno (OD) del tubo stesso, non la superficie più ampia della flangia. Ad esempio, un raccordo tri-clamp da 2 pollici corrisponde a un diametro esterno del tubo da 2 pollici, anche se la flangia misura circa 2,5 pollici. L"abbinamento della guarnizione al diametro esterno del tubo previene perdite e limitazioni del flusso.

D: Come posso evitare perdite e rotture durante l"installazione di una valvola a sfera sanitaria?

R: Prevenire le perdite garantendo il perfetto allineamento del tubo per eliminare lo stress meccanico dal corpo della valvola. Sostenere le tubazioni adiacenti con ganci rigidi. Posizionare la guarnizione perfettamente a filo tra le ghiere e applicare la coppia corretta al morsetto senza serrare eccessivamente.

D: È possibile serrare eccessivamente il collegamento di una valvola a sfera sanitaria?

R: Sì. Un serraggio eccessivo del morsetto comprime eccessivamente la guarnizione elastomerica, costringendola a estrudere nel flusso del fluido. Questa intrusione crea turbolenza, limita il flusso e forma zone morte dove i prodotti chimici per la pulizia non possono raggiungere, causando contaminazione.

D: Qual è il materiale migliore per la guarnizione di una valvola a sfera sanitaria in acciaio inossidabile?

R: L"EPDM funziona meglio per applicazioni generiche con acqua e vapore. Il PTFE (Teflon) offre una resistenza chimica senza pari per i fluidi aggressivi ma richiede fascette ad alta pressione. Viton (FKM) gestisce oli ad alta temperatura e solventi specifici. La selezione dipende interamente dai parametri esatti del processo.

D: Con quale frequenza è necessario ricostruire o sostituire le valvole a sfera sanitarie?

R: La frequenza di ricostruzione dipende dai cicli di attuazione, dall"abrasività del fluido e dalle temperature CIP/SIP. I programmi di manutenzione preventiva in genere impongono la sostituzione annuale di sedili e guarnizioni. I segni di usura includono un lento trafilamento, una maggiore coppia di attuazione o un visibile degrado dell"elastomero.

D: Perché scegliere una valvola a sfera sanitaria OEM rispetto alle opzioni disponibili in commercio?

R: I partner OEM forniscono dimensioni faccia a faccia personalizzate, cuscinetti di montaggio di attuazione specializzati e finiture specifiche di rugosità superficiale interna (Ra). Garantiscono una rigorosa tracciabilità dei materiali e soluzioni ingegneristiche per una fluidodinamica unica che le valvole standard disponibili in commercio non sono in grado di gestire.
